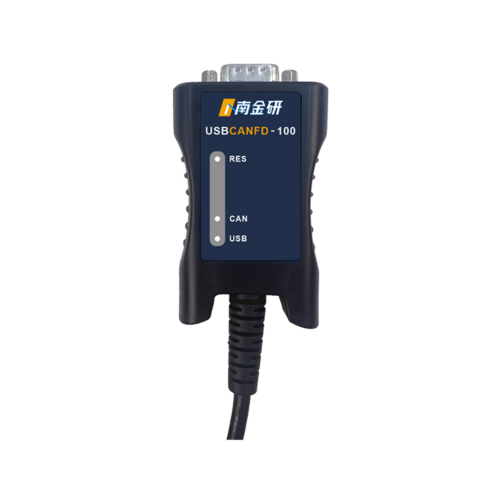

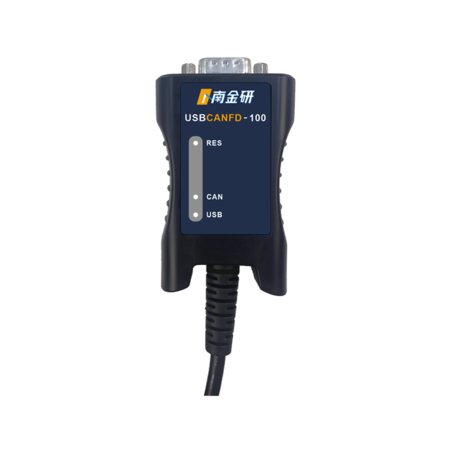

USBCANFD-100/200

产品概述：

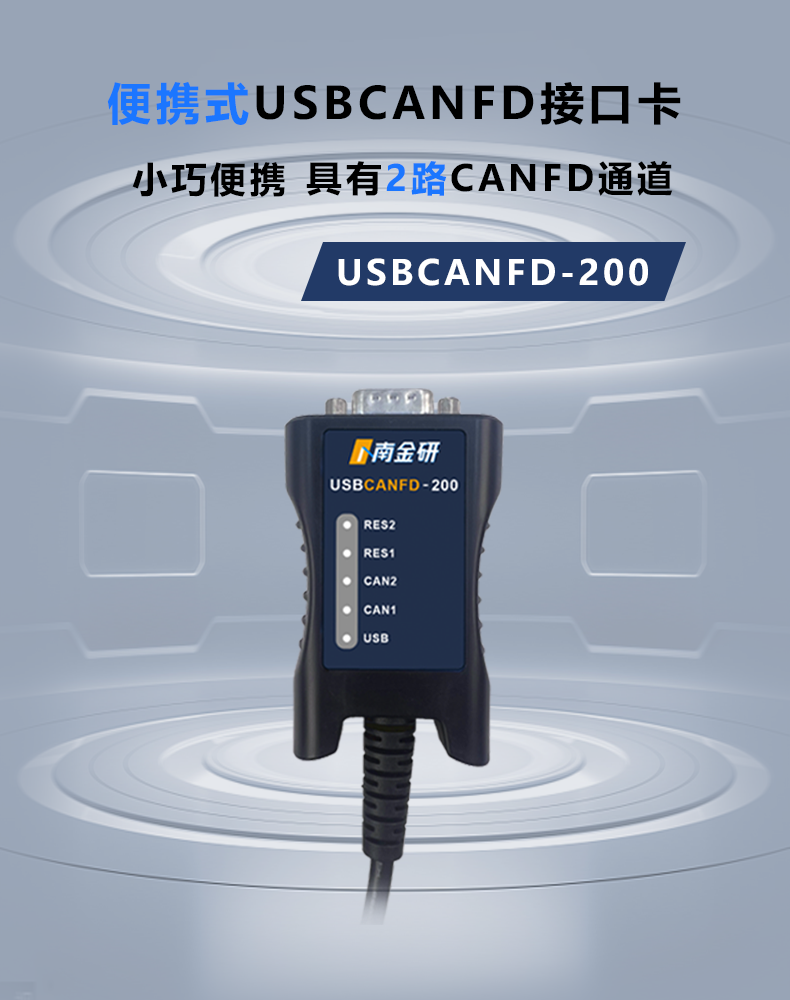

USBCANFD 系列便携式分析仪，通过 USB 接口快速 扩展 1 路 CAN 通道，使接入 CAN 网络非常容易，它具有一体式和小巧紧凑的外形，特别适合于随身携带。CAN 接口采用金升阳电源模块和信号隔离芯片实现 2500VDC 电气隔离，USB 接口 ESD 静电防护；具有优秀的 EMC 性能，可靠性测试项目：ESD 接触放电 8KV、脉冲群 ±2KV，工业级，通过 CE-EMC和 FCC 认证。

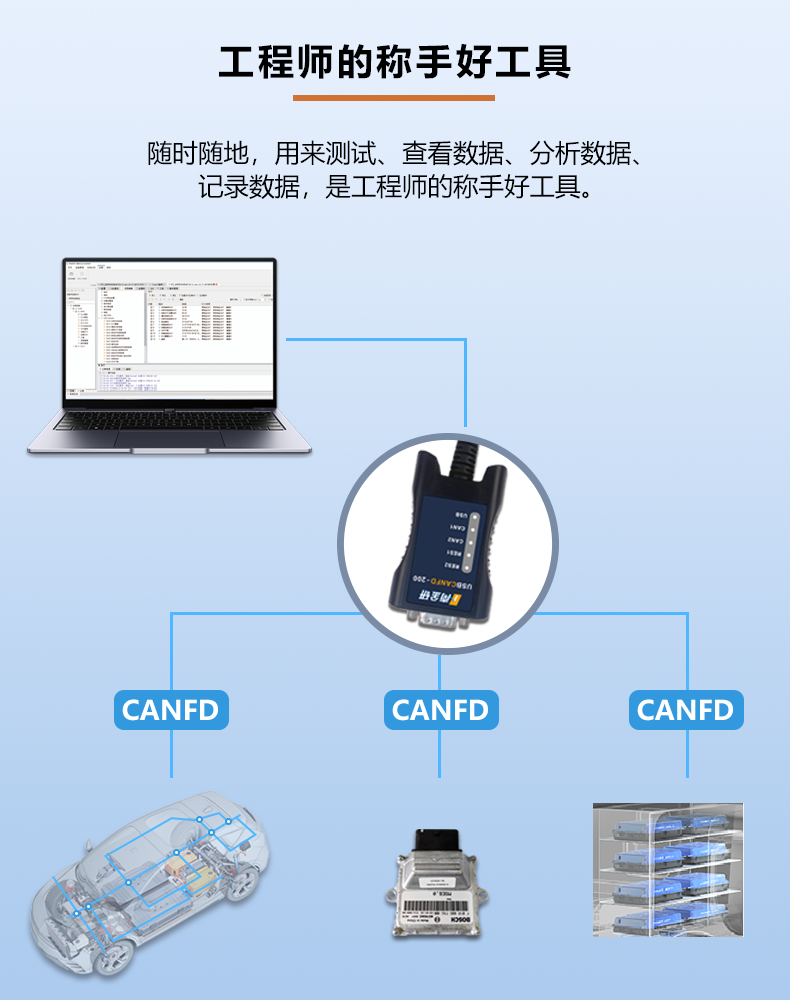

配套测试软件 VSAR 使用 ，接收、发送、分析、记录、回放 CAN 报文；配套 Windows 和 Linux 驱动；提供全程专家指导服务。

功能特性：

• 一体式、小巧紧凑外形，便于携带

• USB 接口符合 USB2.0 高速规范

• 仲裁段波特率支持 5Kbps～1Mbps

• 数据段波特率支持 1Mbps~5Mbps

• 符合 CAN2.0A/2.0B 规范，符合 ISO/DIS 11898-1/2/3 标准

• 兼容高速 CAN 和 CANFD

• CANFD 支持 ISO 标准、Non-ISO 标准

• 最高帧流量高达 5400帧/s（仲裁段波特率 1M，数据段 波特率 5M，64 字节扩展数据帧）

• 时间戳分辨率约 1us

• 2 路 CANFD 通道，CAN 接口电气隔离高达 2500 VDC

• DB9、接线端子或 OBDII 三种接口方式供选

• 内置 120 欧姆终端电阻，软件启用或关闭

• 工作温度：-40℃至+85℃

• 防脉冲群、ESD保护设计

选型表

型号	USBCANFD-100	USBCANFD-200	USBCANFD-422A
产品图片
CANFD 路数	1	2	2
LIN 路数	-	-	2
接口形式	DB9/OPEN 5/OBD II	DB9/OPEN 5/OBD II	DB9
CANFD 标准	ISO/Bosch	ISO/Bosch	ISO/Bosch
CANFD ID 段波特率	40k~1Mbps	40k~1Mbps	40k~1Mbps
CANFD 数据段波特率	100k~5Mbps	100k~5Mbps	100k~5Mbps
CANFD 发送能力	12500帧/s	12500帧/s	20000帧/s
CANFD 接收能力	22000帧/s	22000帧/s	22000帧/s
LIN 波特率	-	-	1k~20kbps
Windows 驱动	支持	支持	支持
Linux 驱动	支持	支持	支持
SOCKET CAN	支持	支持	支持
120Ω 终端电阻	内置	内置	内置
电气隔离	2500VDC	2500VDC	2500VDC
二次开发	支持	支持	支持
USB	1×USB 2.0 480Mbps	1×USB 2.0 480Mbps	1×USB 2.0 480Mbps
尺寸（mm）	79/83/88.3×48×23mm (±0.5mm)	79/83/88.3×48×23mm (±0.5mm)	111.2×78.2×29.2mm (±0.5mm)
工作温度	-40℃~85℃	-40℃~85℃	-40℃~85℃
外观	ABS塑料外壳	ABS塑料外壳	铝合金外壳

产品尺寸

‍

产品使用
