探秘 VSAR 软件：汽车 XCP 测量与标定的全能助手

在使用 VSAR 软件进行 ECU 开发与测试之前，需要完成一系列的前期准备工作，这些工作是确保后续操作顺利进行的基础。

· ECU 硬件：需要准备待测量标定的 ECU 硬件，这是整个开发与测试的对象。

· A2L 文件：该文件包含了 ECU 的描述信息，如内存布局、参数定义等，是软件与 ECU 进行交互的关键文件。

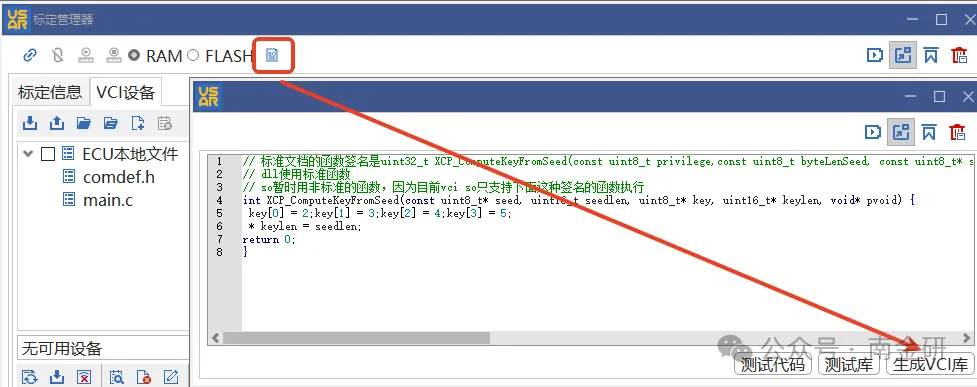

· DLL 算法库（可选）：若需要进行安全校验，需提供 DLL 算法库，其中包含了用于计算密钥的函数XCP_ComputeKeyFromSeed。

· Hex 文件（可选）：若需要校验 Code 区或标定区数据，需提供 Hex 文件。

· OTL 设备（可选）：若进行离线测量，需使用 OTL 设备实现与 ECU 的通信。

设备连接与配置是 VSAR 软件与 ECU 建立通信的关键步骤，通过合理的配置，确保软件能够准确地与 ECU 进行数据交互。

（1）设备选择与连接（示例虚拟ECU）

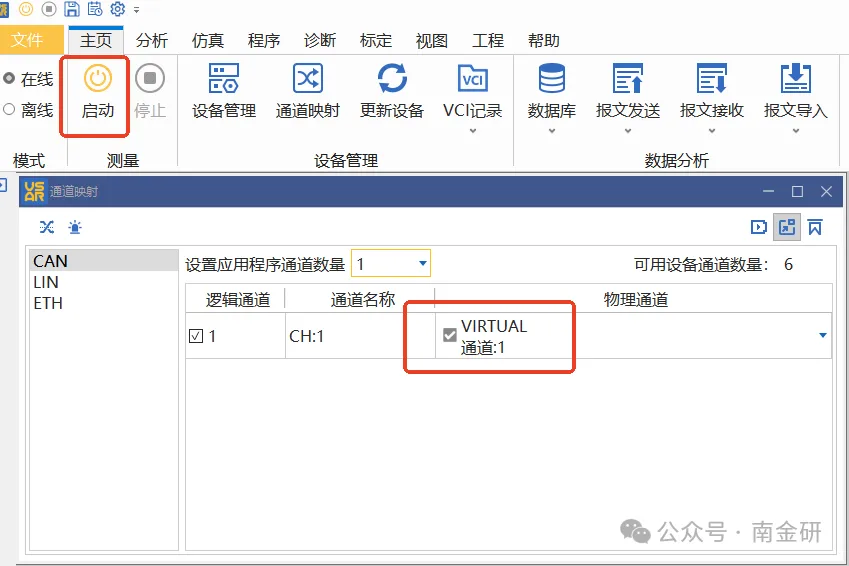

· 选择虚拟设备：在设备管理中选择 VIRTUAL 虚拟设备，用于与 xcpSim 虚拟 ECU 进行通信。

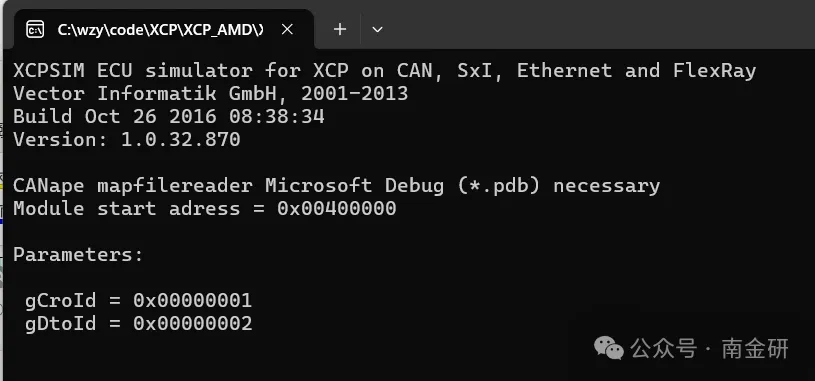

· 开启模拟程序：确保 xcpSim 模拟程序已正确启动，为设备连接提供模拟环境。

（2）参数配置

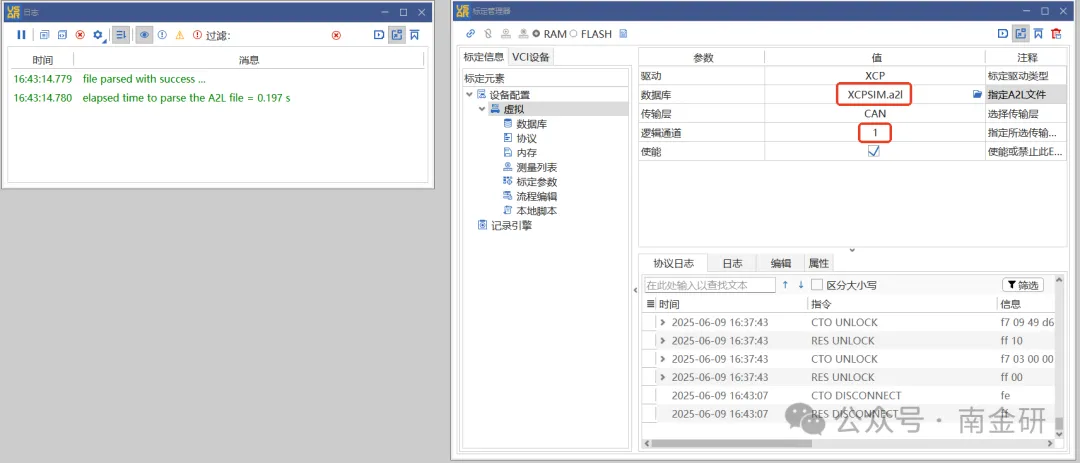

· 导入 A2L 文件：在标定管理器中添加 ECU，并导入 A2L 文件，软件将解析文件中的信息，完成对 ECU 的描述。

· 通道映射与使能：支持多个 ECU 同时连接，可根据需求禁用其他 ECU 的使能，确保只与目标 ECU 进行通信。

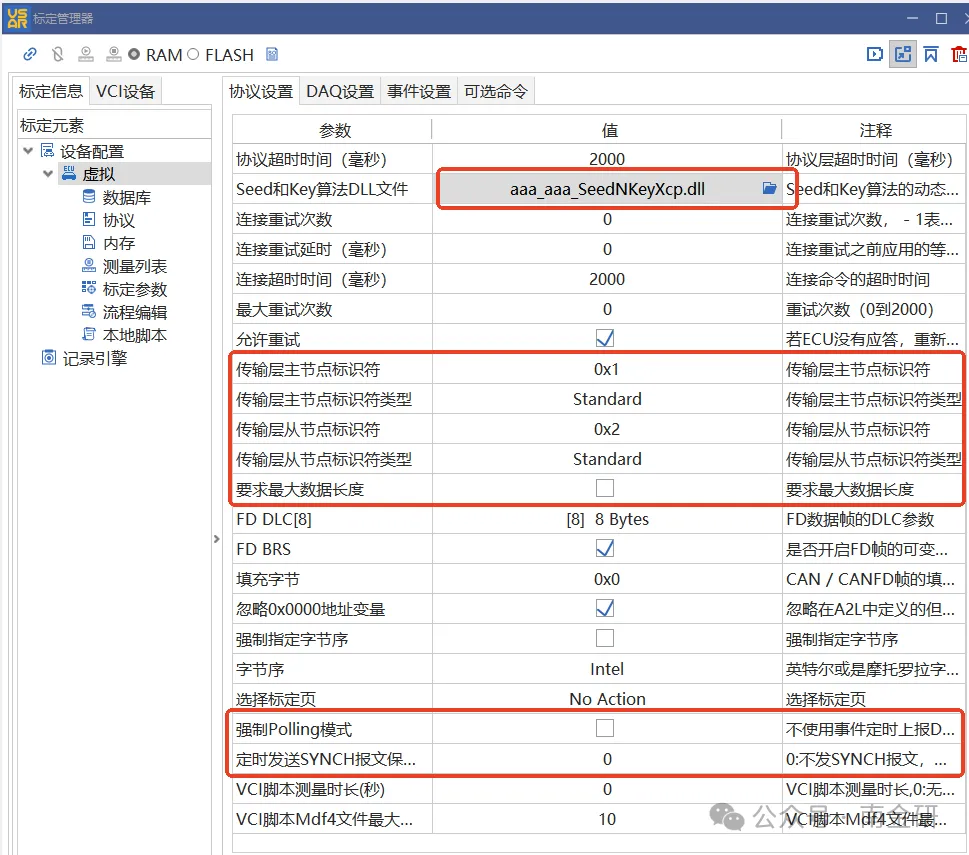

· 安全算法配置：若 ECU 需要安全校验，需配置 Seed 和 Key 算法 DLL 文件，如aaa_aaa_SeedNKeyXcp.dll。

（3）传输层与协议设置

· 选择传输层：根据 ECU 的通信类型，选择 CAN、LIN、ETH 等传输层。

· 设置节点标识符：配置传输层主节点和从节点标识符，确保通信的准确性。

· 其他参数设置：包括协议超时时间、连接重试次数等参数，可根据实际需求进行调整。

VSAR 软件提供了丰富的功能测试模块，涵盖了连接、标定、测量、上传下载等多个方面，可全面验证 ECU 的性能。

（1）连接ECU

· 基本连接：点击连接 ECU，发送 CONNECT 报文，确保与 ECU 建立基本连接。

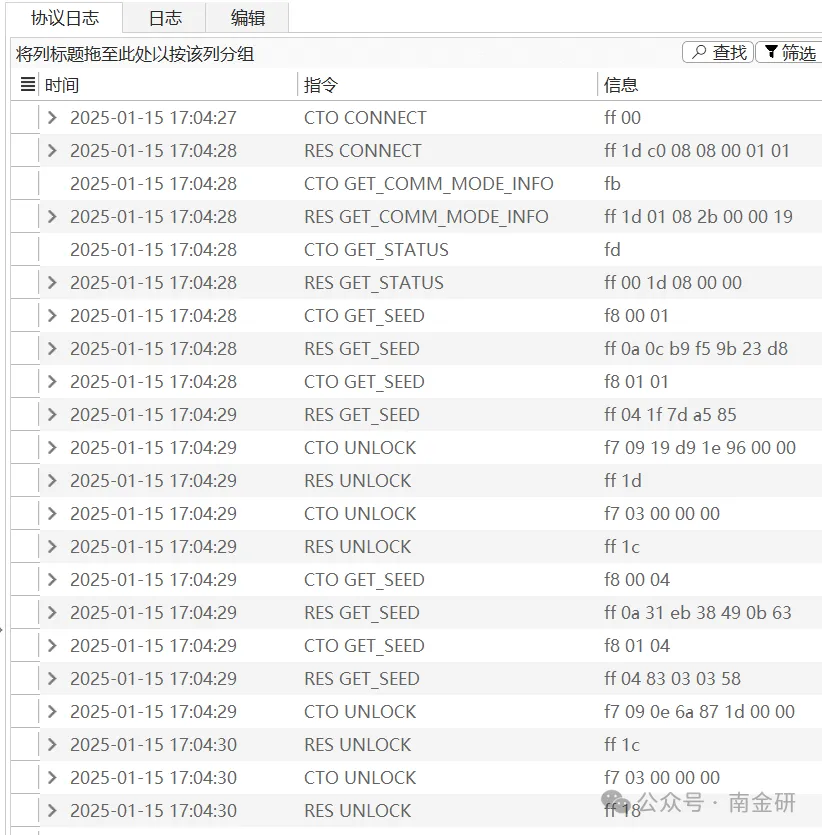

· 安全校验（可选）：若配置了安全算法，将进行 GET_SEED 和 UNLOCK 操作，完成安全校验。

· 页切换（可选）：若设置了使能换页切换，将发送 SET_CAL_PAGE 报文，完成页切换。

（2）标定变量

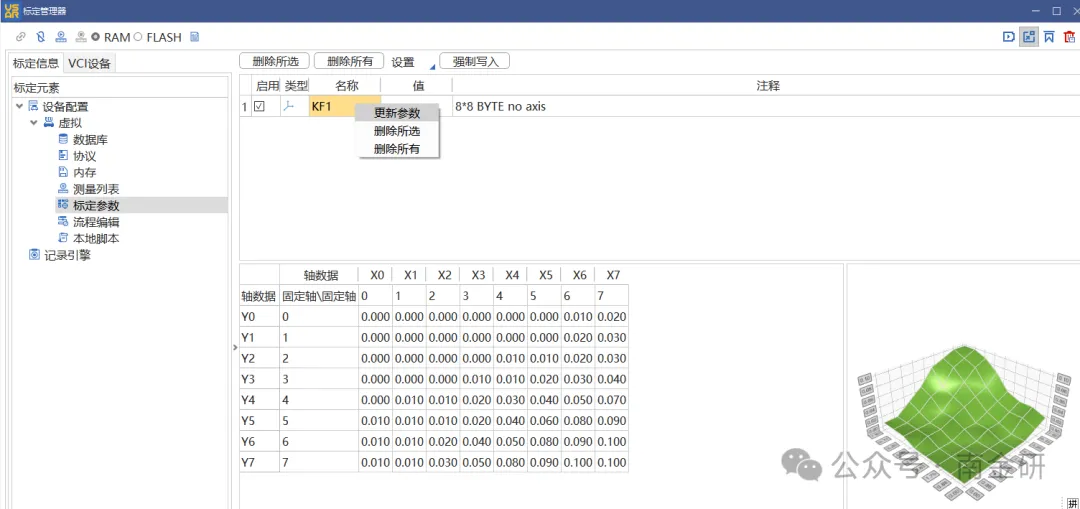

· 选择标定变量：从数据库中选择需要标定的变量，右键添加至参数曲线。

· 变量操作：可对变量进行读取、写入等操作，通过标定指令获取标量值，并展示出来。

（3）测量变量

· 添加测量变量：将需要测量的变量右键添加到图形、仪表等，以便实时查看变量值变化。

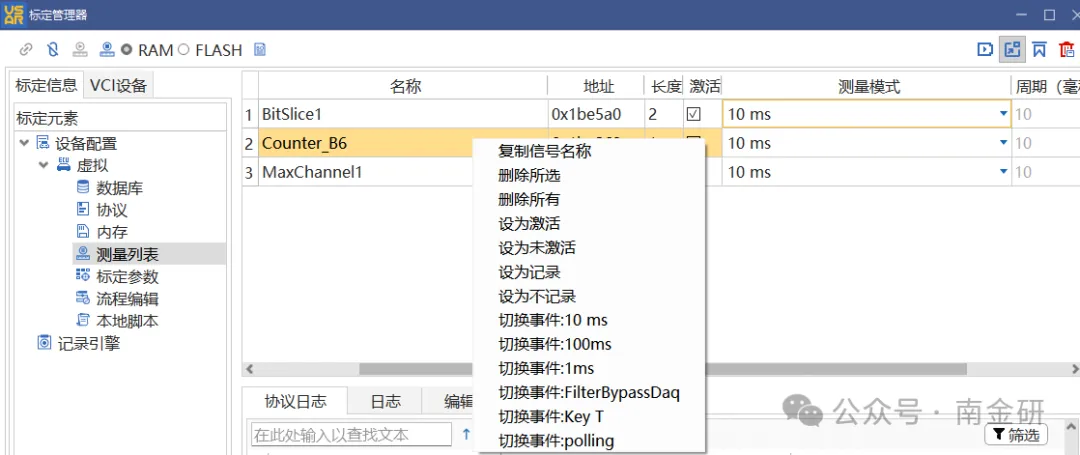

· 设置测量模式：可设置测量变量的激活状态、测量模式、周期等参数，如 10ms 周期的 polling 模式。

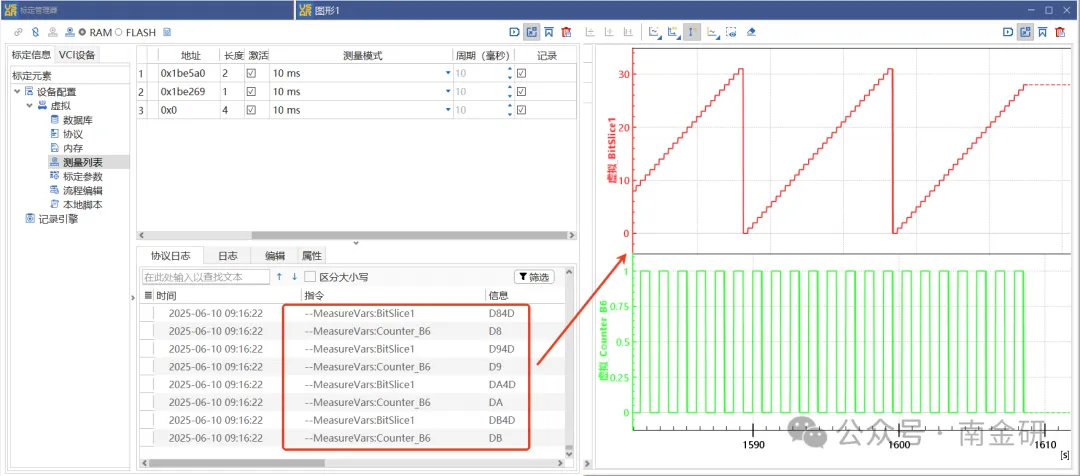

· 开启测量：点击测量，查看观察变量值变化，同时可设置记录引擎生成 MDF 文件，用于后续分析。

（4）上传与下载

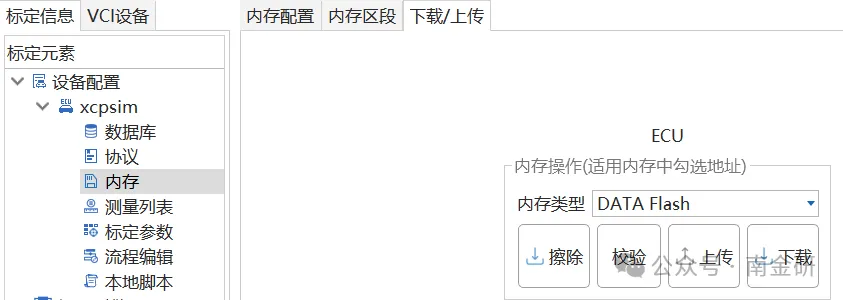

· 内存段操作：基于勾选的内存段，可进行擦除、校验、上传、下载等操作。

流程编辑与脚本生成模块是 VSAR 软件实现自动化测试的核心，通过编写和执行流程脚本，可提高测试效率和准确性。

（1）流程编辑

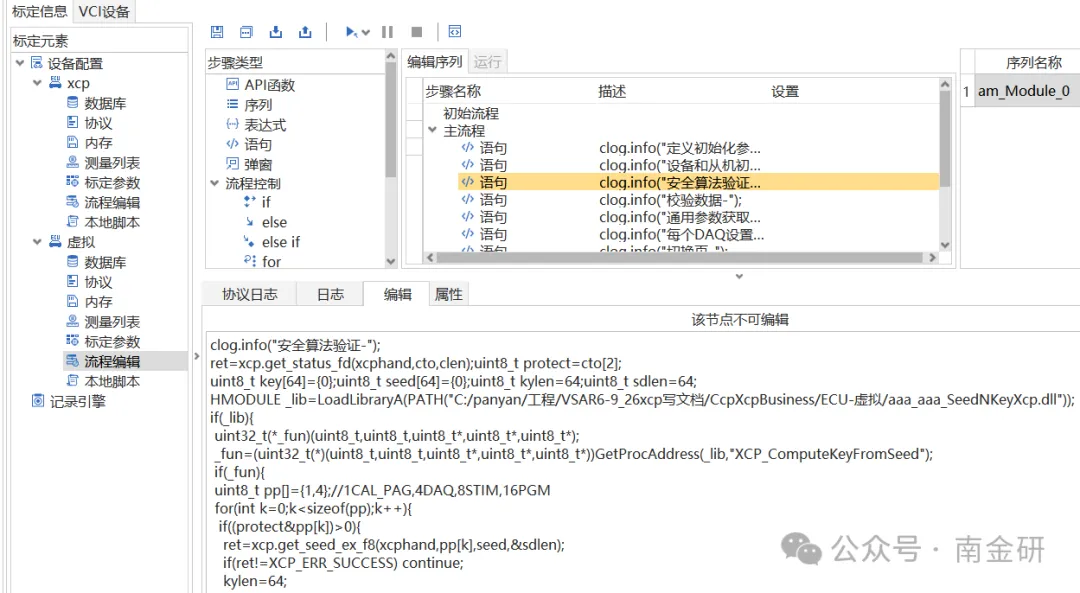

· 定义流程步骤：在流程编辑中，可定义初始化参数、设备和从机初始化、安全算法验证、校验数据、通用参数获取等步骤。

· 编写脚本语句：使用 CLong 代码编写脚本语句，实现对各个步骤的控制和操作。

· 调试与运行：可在线运行流程，查看日志和协议日志，确保流程的正确性。

（2）脚本生成与执行

· 自动生成流程：点击自动生成流程，可生成 C++代码，熟悉相关函数后可进行测试。

· 转换 VCI 脚本：将生成的脚本转换为 VCI 脚本，可下载到 OTL 设备中，用于连接真实 ECU 设备进行测试，用于离线测量。

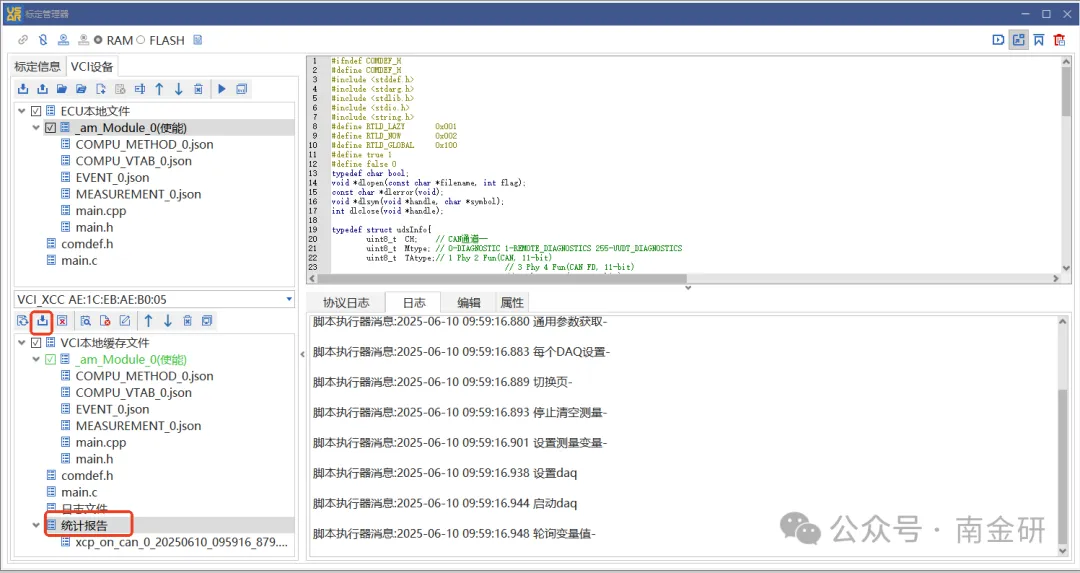

· 在线/离线测量：将脚本文件拷贝到 VCI 本地缓存文件，并更新到 OTL 设备中，可设置触发模式执行脚本，查看统计报告和日志。

VSAR 软件以其丰富的功能模块、灵活的配置方式和强大的自动化测试能力，在汽车 标定与测量领域发挥着重要作用。通过前期准备、设备连接与配置、功能测试和流程编辑等模块的协同工作，工程师们能够高效地完成 ECU 的诊断与通讯任务，确保 ECU 的性能和质量。随着汽车电子技术的不断发展，VSAR 软件将在更多的领域得到应用，为汽车行业的智能化、自动化发展提供有力支持。
