【技术应用】使用RoyalScope超长数据与波形记录分析仪测试金升阳国产CAN收发器

一、简介

广州金升阳最新发布了三款高可靠性的CAN收发器，型号为：SCM3421ASA （具备斜率控制模式）、SCM3422ASA（具备超低电流待机模式）、SCM3423ASA（具备低电流发送禁止静音模式）。作为金升阳大家庭的一员，我司第一时间拿到了样品，立即焊到我司USBCAN卡上，并使用来可电子的RoyalScope超长数据与波形记录分析仪进行性能和可靠性测试。

二、介绍

1、选型

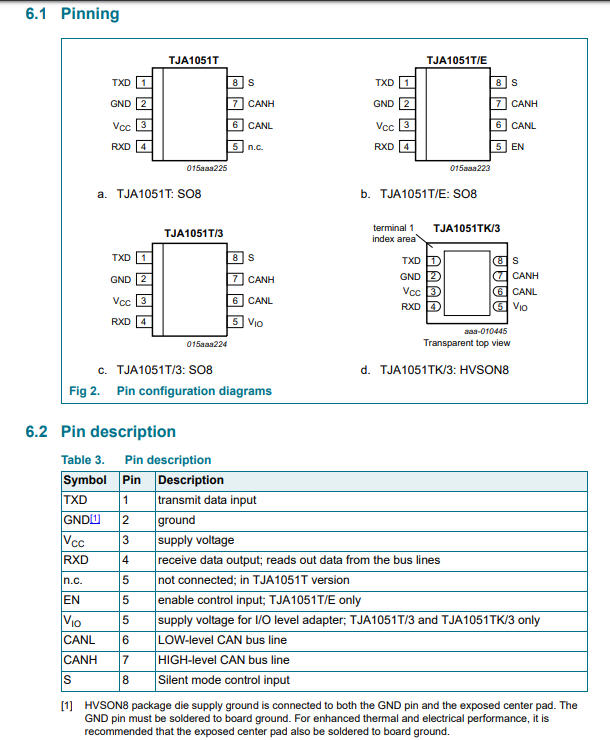

我司USBCAN卡上现用CAN收发器是NXP TJA1051T，有使用第8脚切换高速和静音模式，第5脚悬空未使用，如下图：

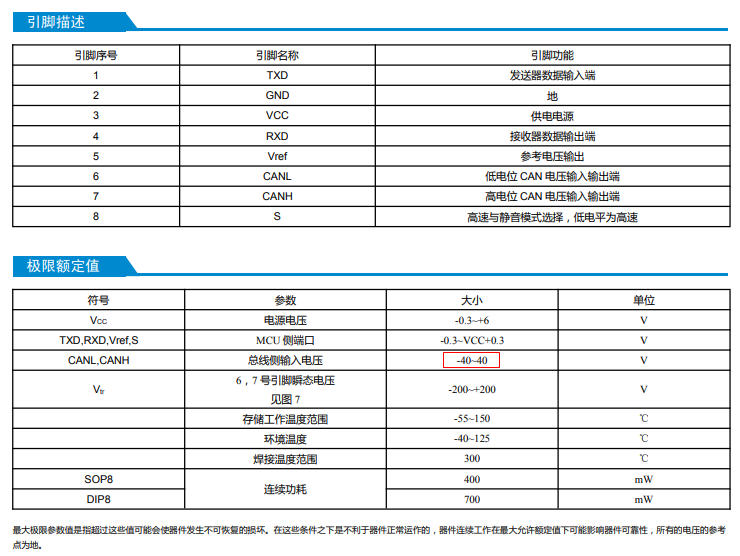

所以选型SCM3423ASA，8引脚具备低电流发送禁止静音模式：

2、替换

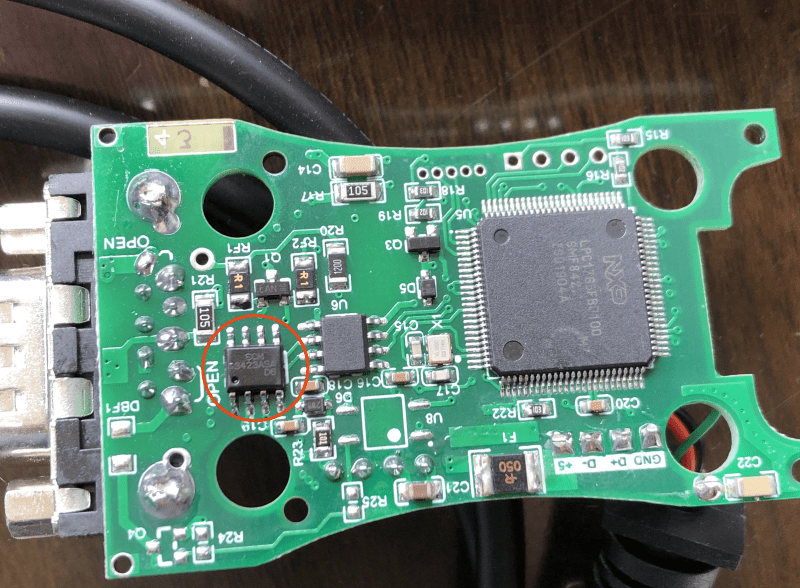

将电路板上TJA1050T换成SCM3423ASA。

3、测试平台

两只USBCAN卡，一只USBCAN卡（简称A卡）的CAN收发器使用TJA1050T，另一只USBCAN卡（简称B卡）的CAN收发器使用SCM3423ASA，B卡发送报文，A卡接收。使用来可电子RoyalScope超长数据与波形记录分析仪进行连续无间隔信号采样，并全部存储为波形，最高可存储5200万帧波形。支持实时眼图分析、实时质量度分析、实时总线利用率分析。

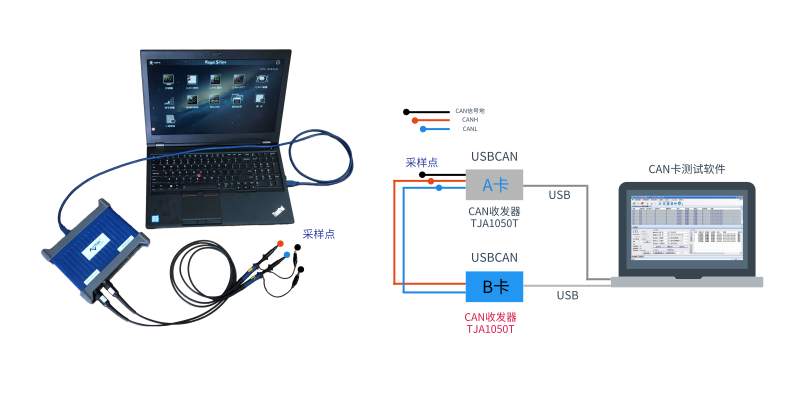

测试平台示意图

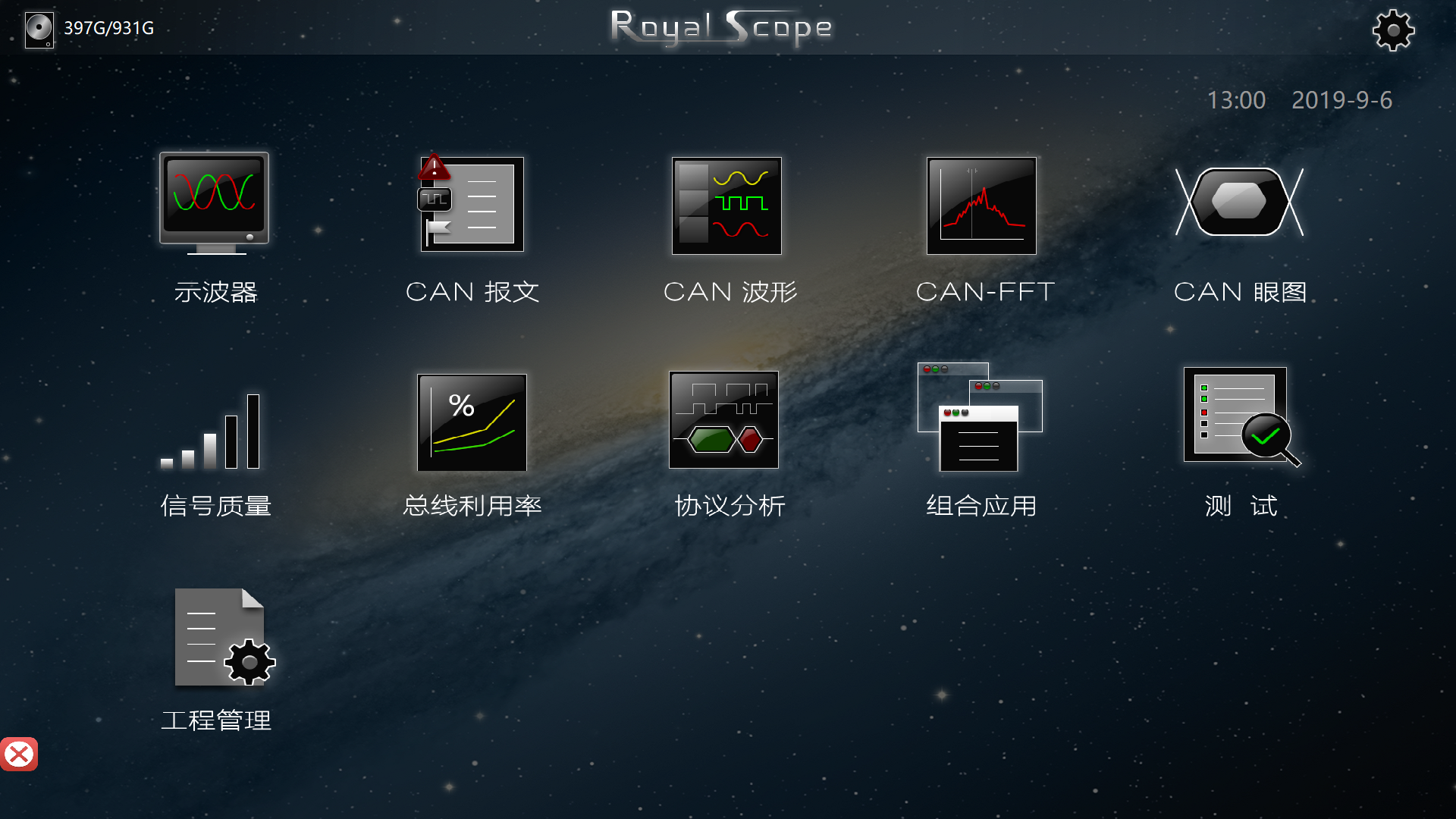

RoyalScope主界面

3、测试1-使用SCM3423ASA的B卡发送报文

B卡参数设置：波特率1Mbps、帧ID选随机、帧数据选随机。

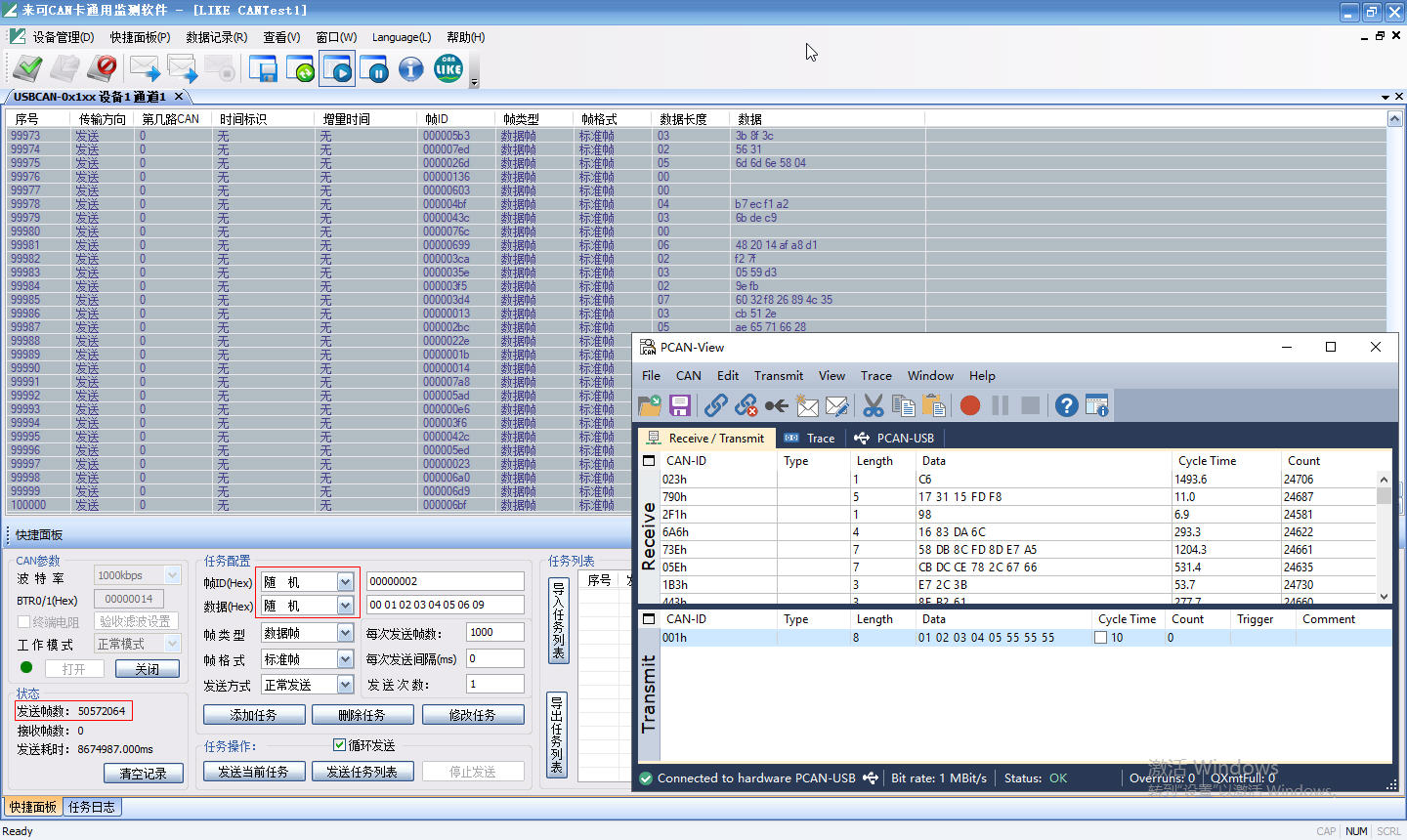

测试结果：B卡发送50572064个CAN帧，A卡正确接收50572064个CAN帧。

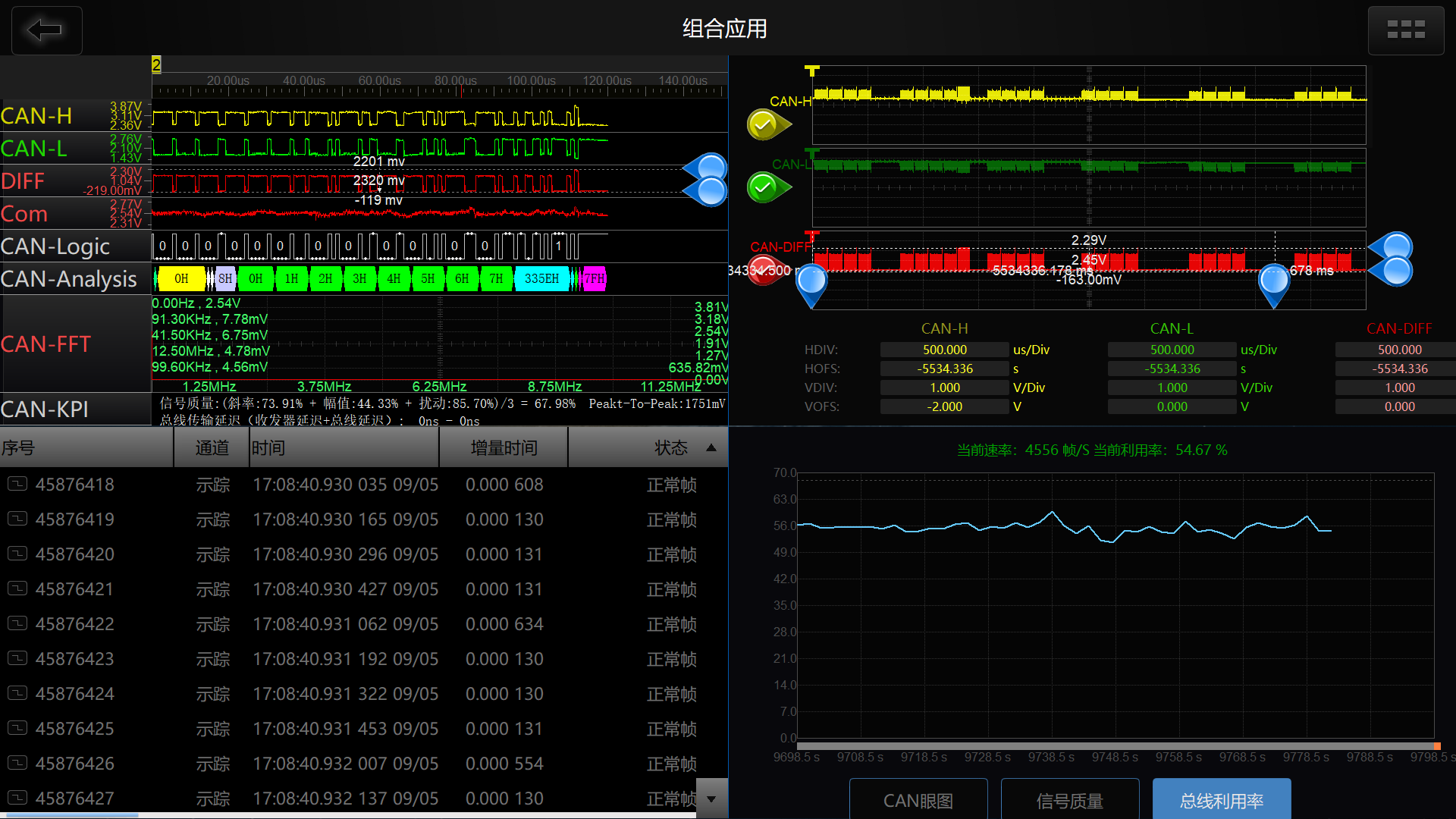

实时总线利用率60~70%

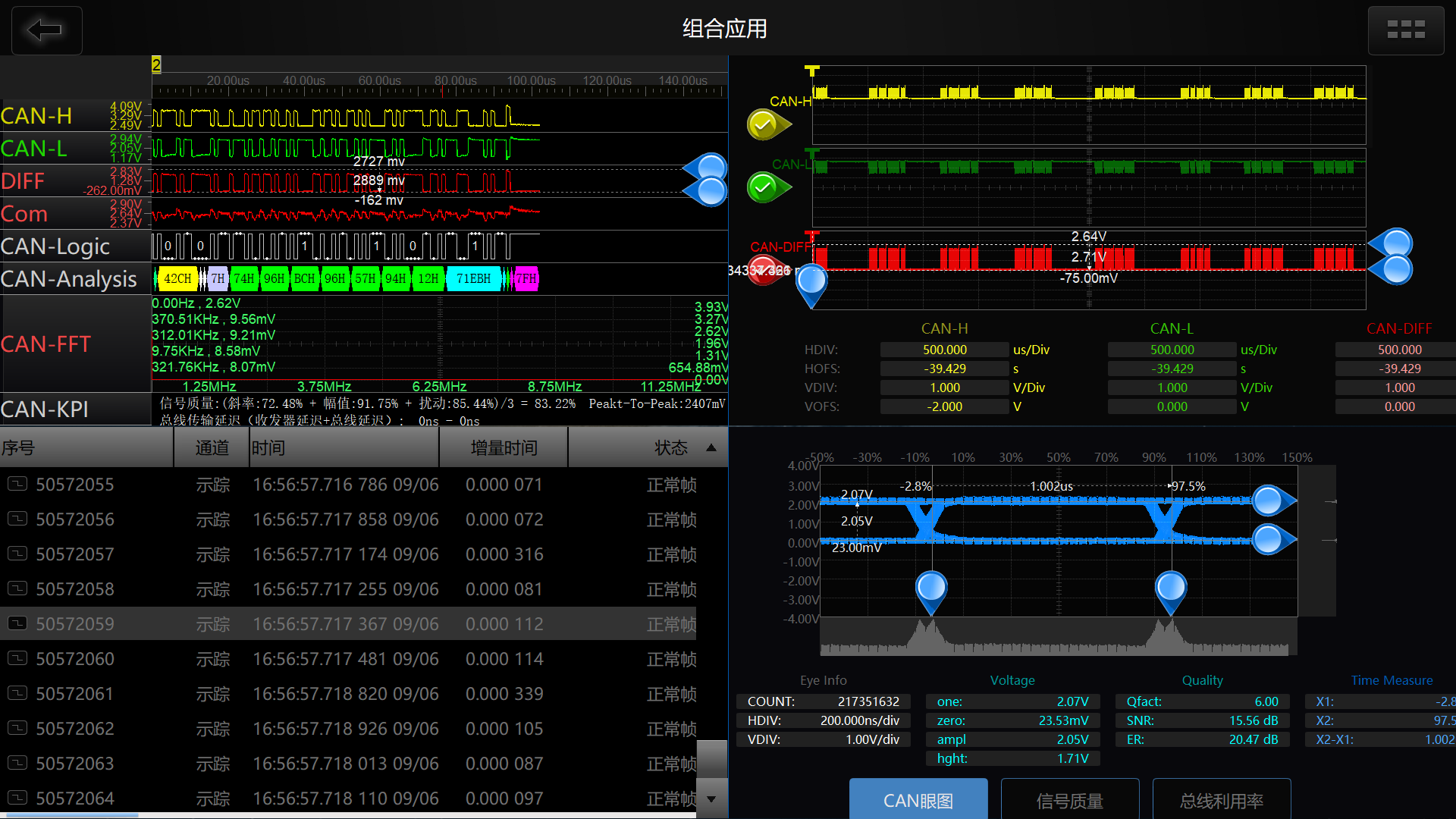

RoyalScope超长数据与波形记录分析仪记录了50572064个CAN帧波形，并实时叠加出眼图

3、测试2-使用TJA1050T的B卡发送报文

将B卡的CAN收发器从SCM3423ASA换为TJA1050T

B卡参数设置：波特率1Mbps、帧ID选随机、帧数据选随机。

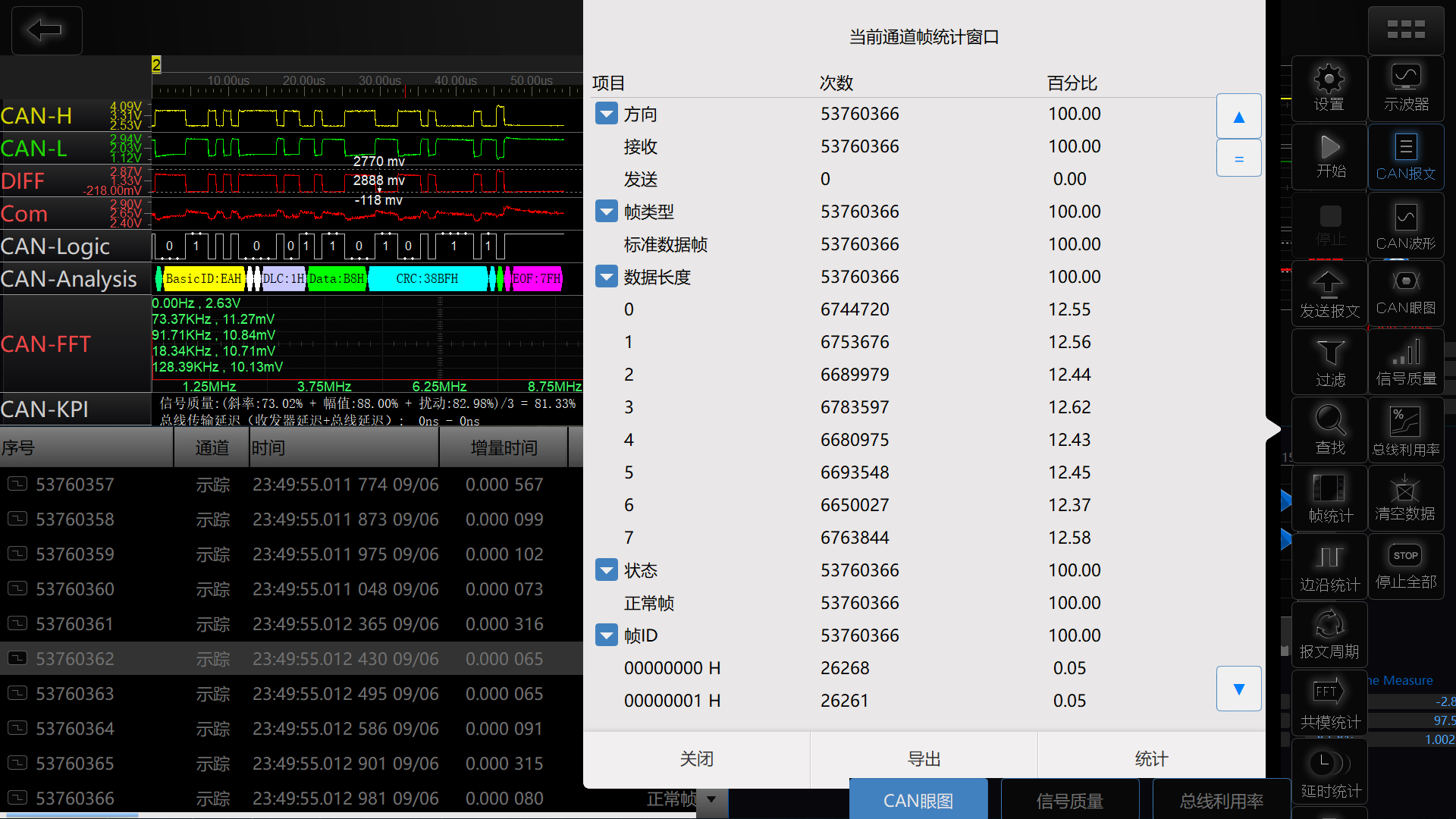

测试结果：B卡发送53760366个CAN帧，A卡正确接收53760366个CAN帧。

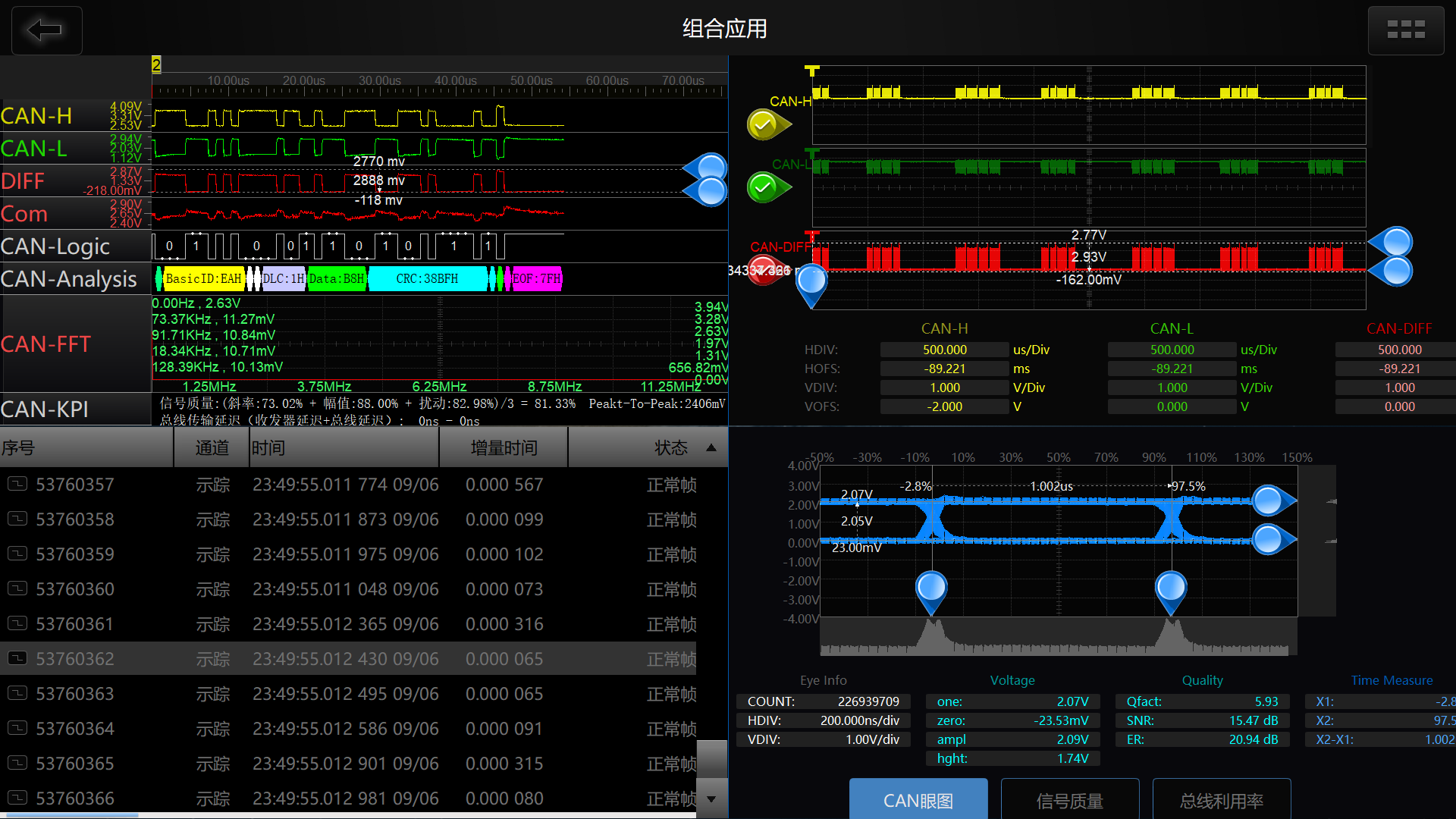

RoyalScope超长数据与波形记录分析仪记录了53760366个CAN帧波形，并实时叠加出眼图

实时总线利用率60~70%

4、眼图对比

对比眼图，使用金升阳的CAN收发器SCM3423ASA的CAN波形上升沿无过冲，具有更低的电磁辐射能量。

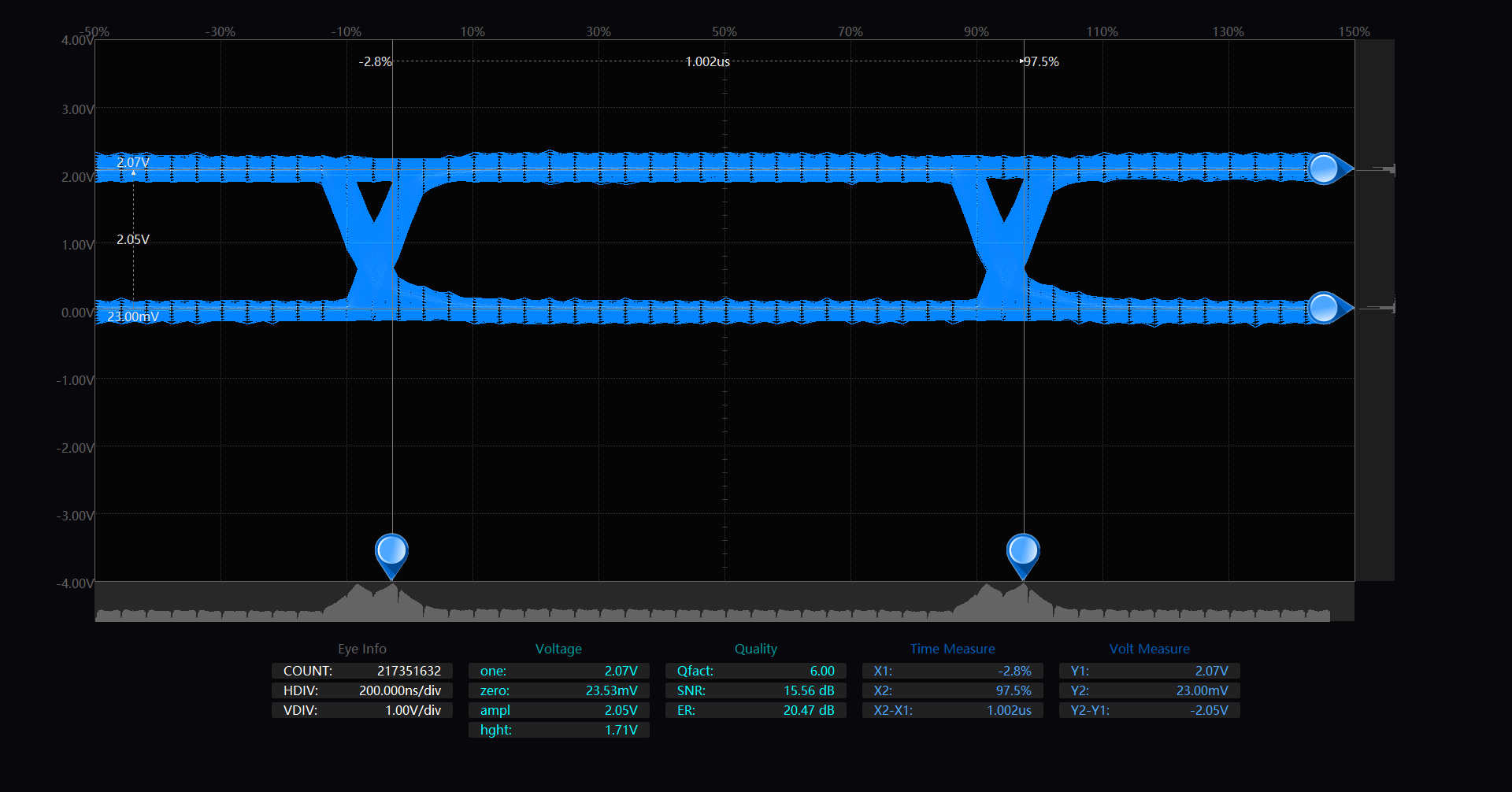

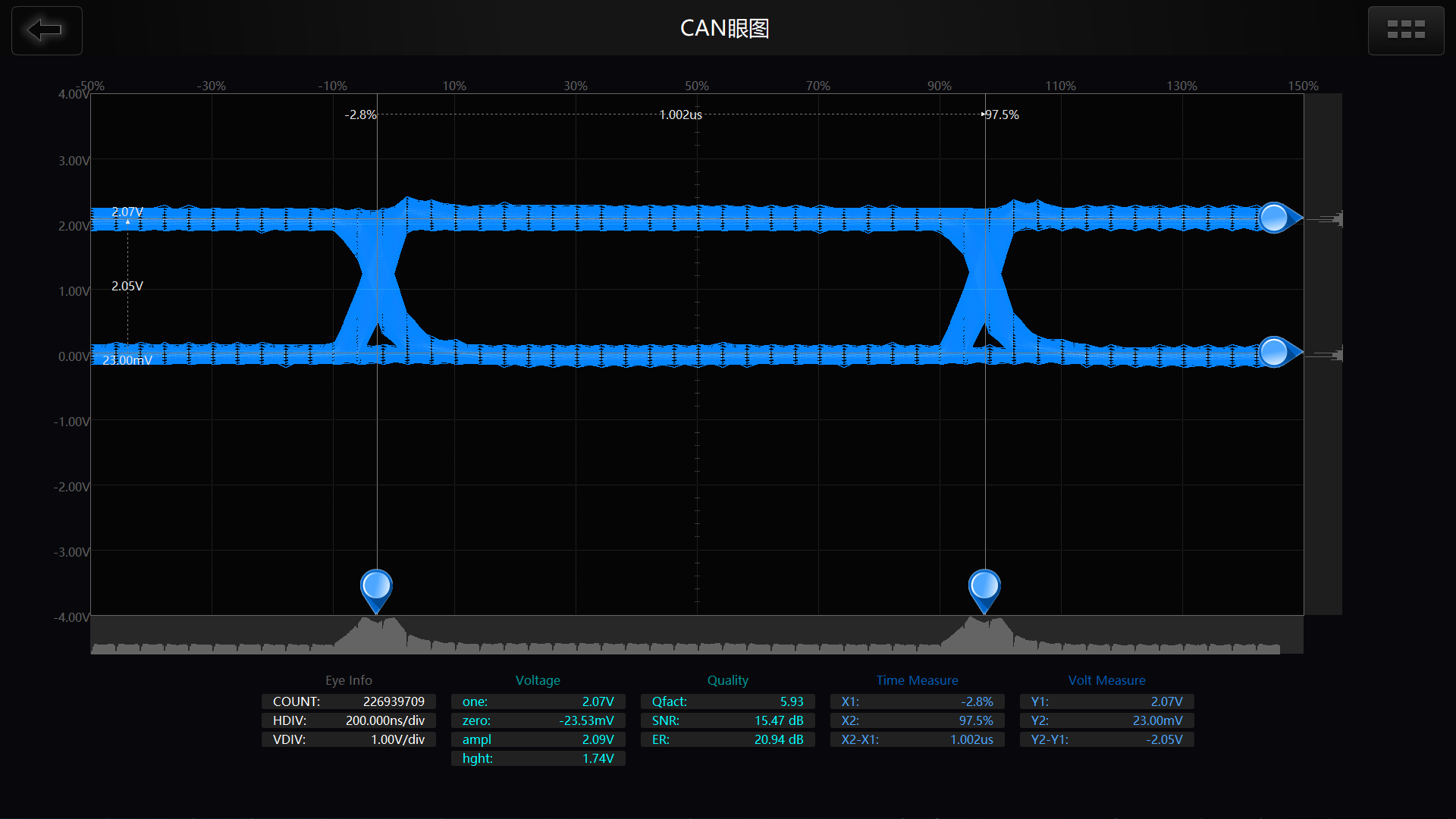

使用CAN收发器SCM3423ASA的眼图：

使用CAN收发器TJA1050T的眼图：

三、总结

B卡使用CAN收发器 SCM3423ASA时，B卡成功完成5000多万帧CAN报文的发送，A卡成功完成5000多万帧CAN报文的接收；

B卡使用CAN收发器 TJA1050T时，B卡成功完成5000多万帧CAN报文的发送，A卡成功完成5000多万帧CAN报文的接收。

对比眼图，使用金升阳的CAN收发器SCM3423ASA时，CAN波形上升沿无过冲，具有更低的电磁辐射能量；新能源汽车中，对电子单元的EMI提出更高要求，SCM3423ASA具有更低的电磁辐射能量，有助于电子单元更容易通过EMI测试。
