【技术应用】使用报文和波形记录分析仪RoyalScope的帧统计功能排查CAN总线偶发性故障

帧统计功能使用：

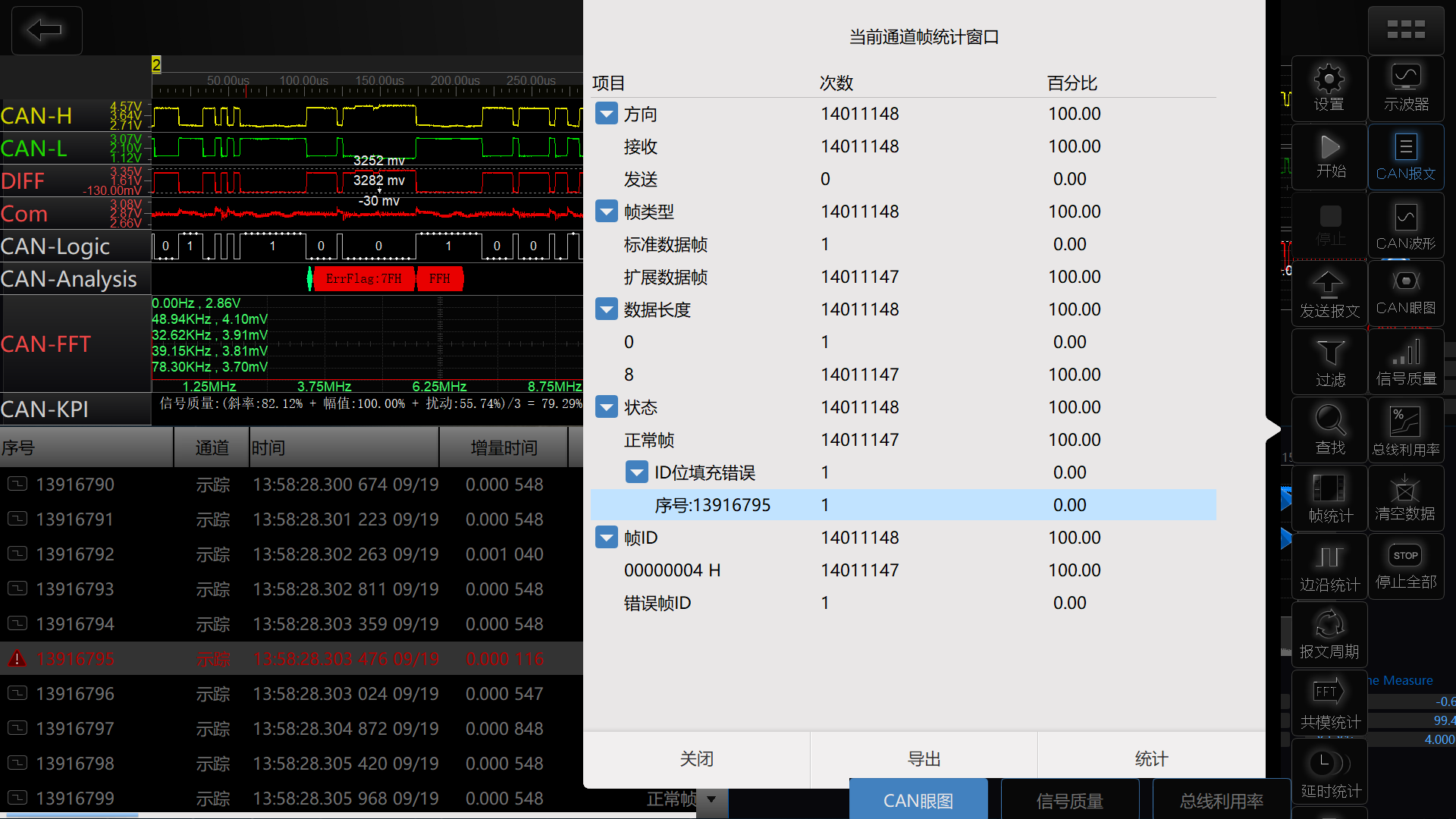

1、记录一段时间波形，波形实时解析成报文，停止记录，从菜单"CAN报文"—"帧统计"，打开帧统计功能。

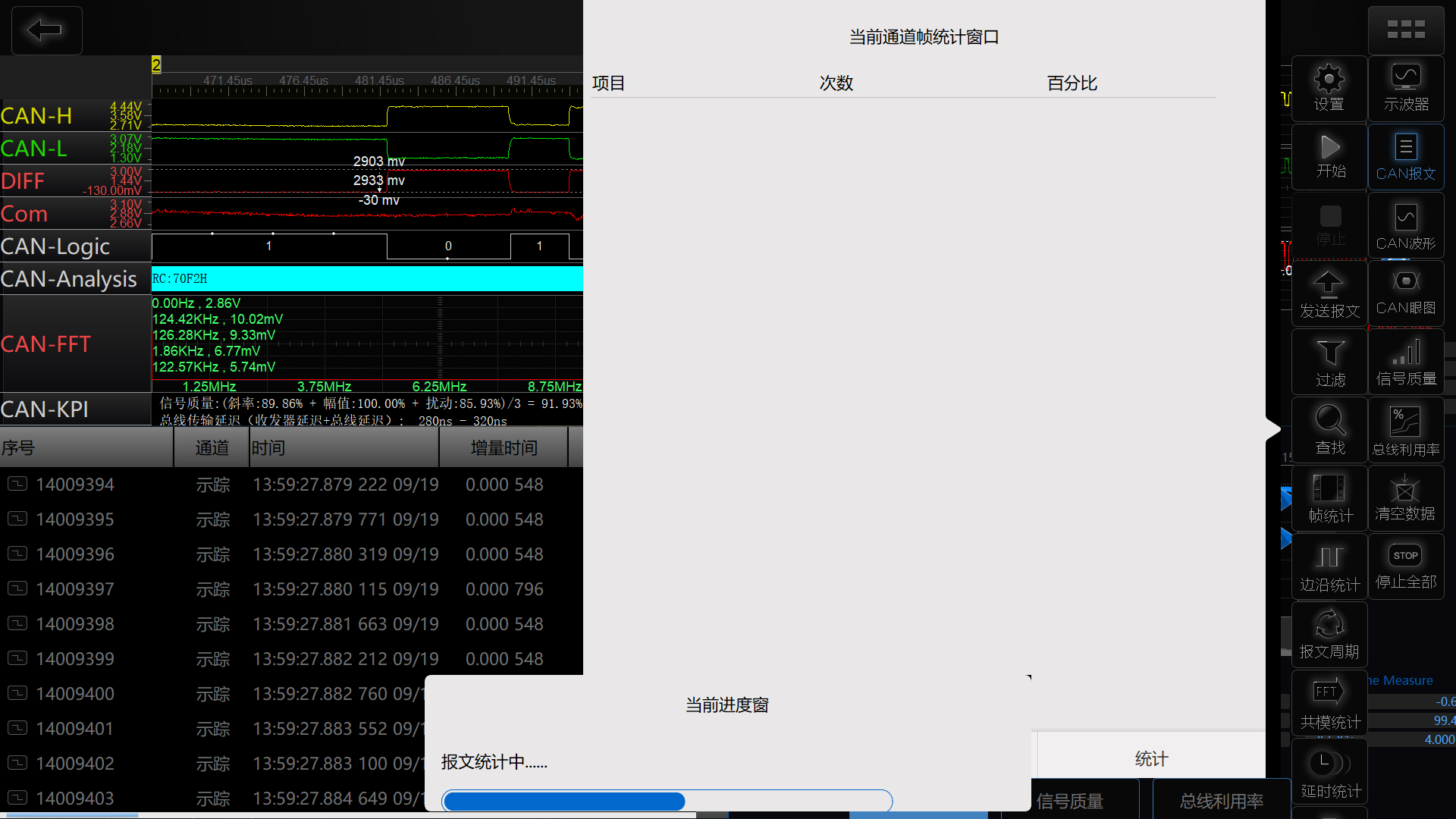

2、进行帧统计：

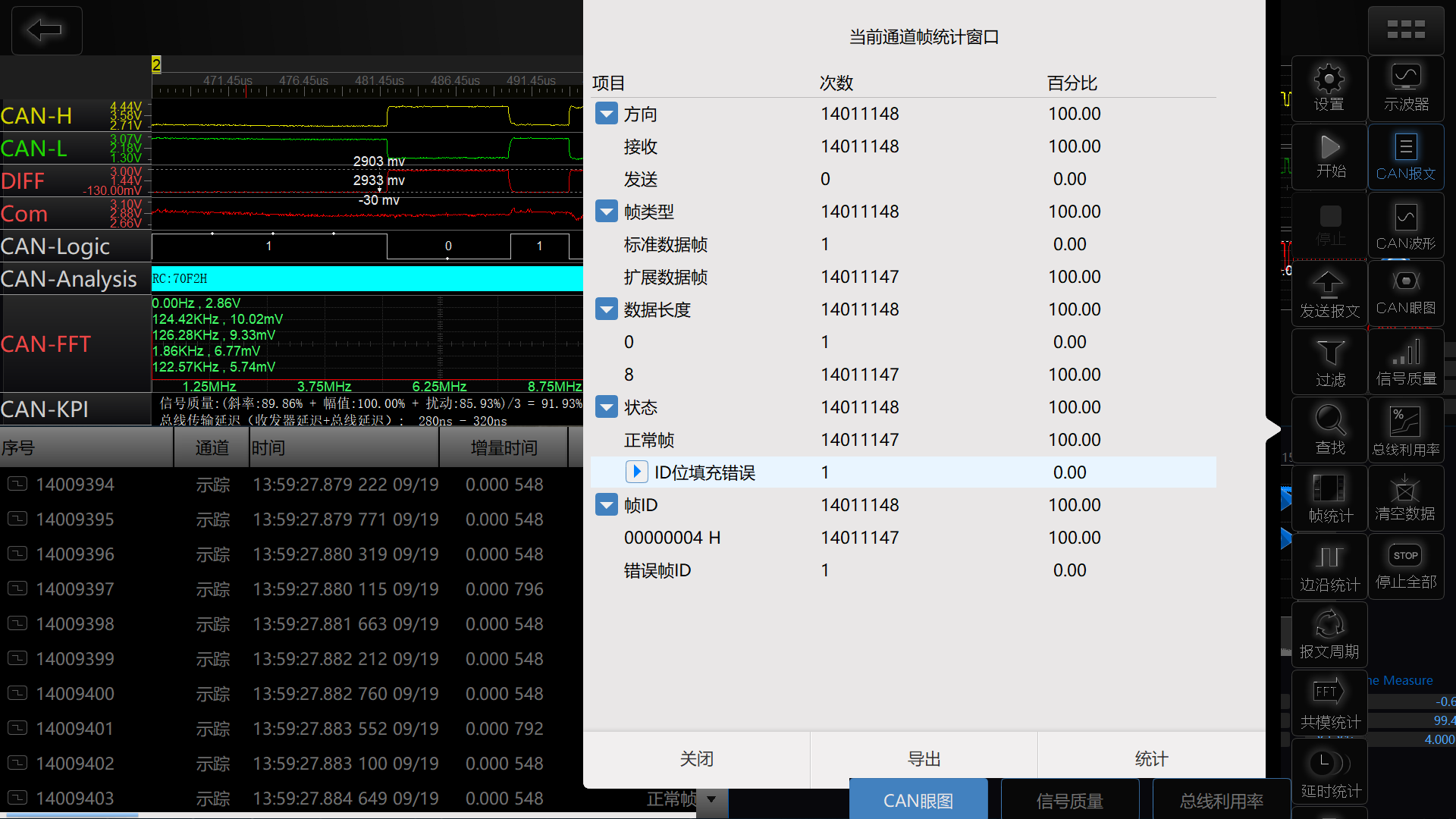

3、帧统计窗口按照方向、帧类型、数据长度、状态、帧ID对记录的所有报文进行分类统计。

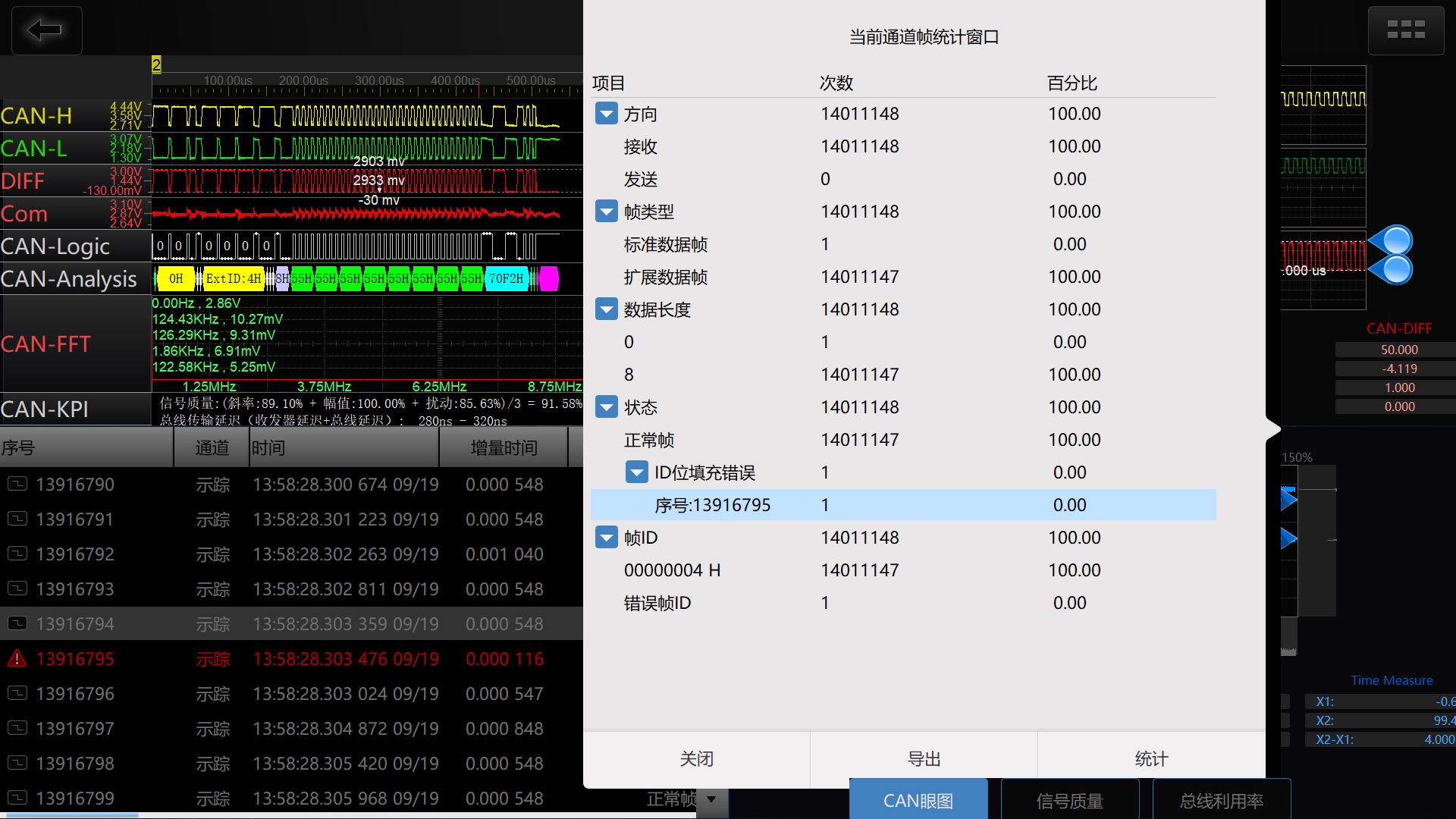

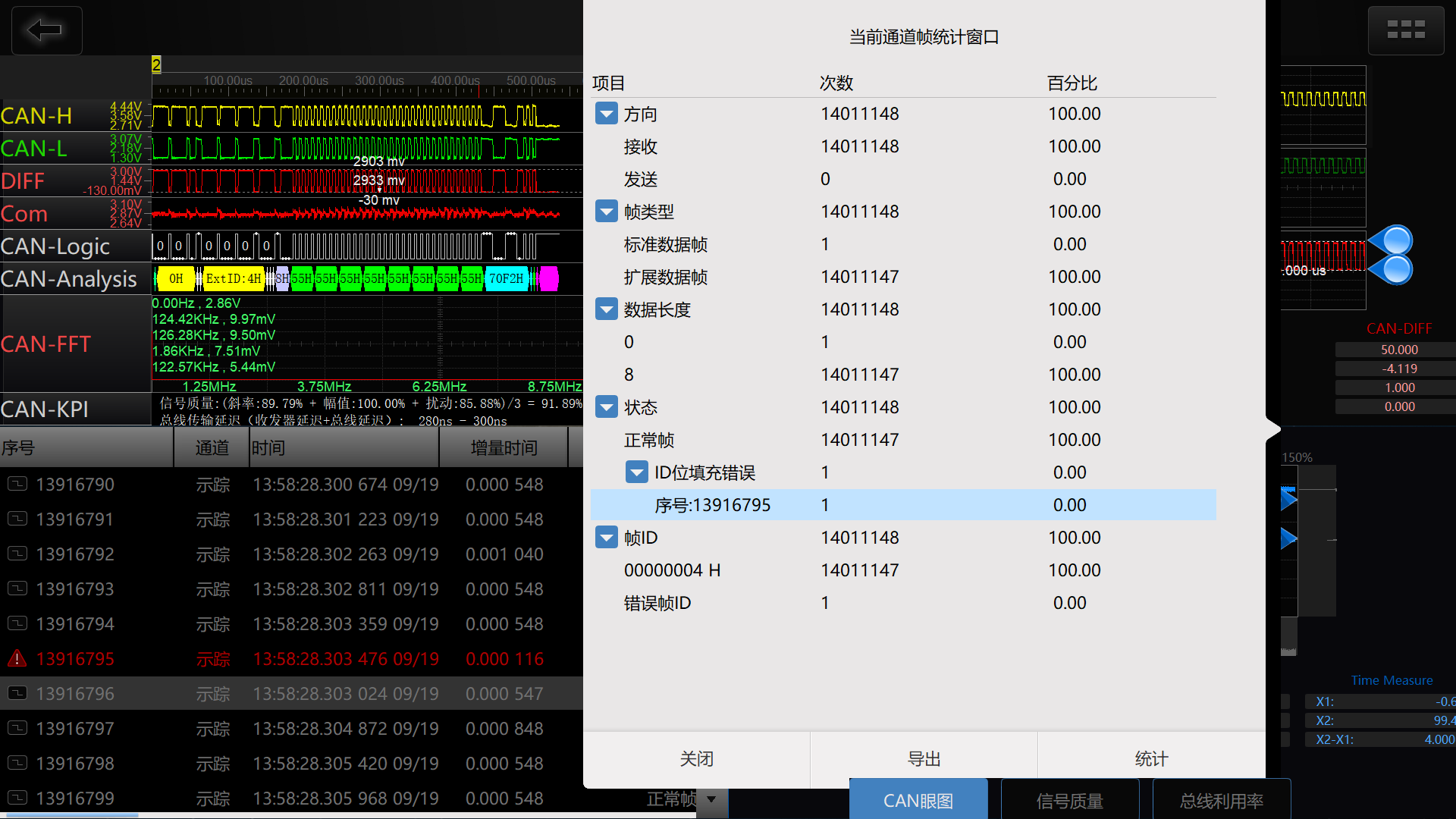

4、状态栏会列出正常帧、错误的CAN帧，并将错误CAN帧的序号归类到对应的错误分类下面，例如，这里点击错误分类"ID填充错误"下的序号为13916795的错误CAN帧，关联显示其对应的报文和波形

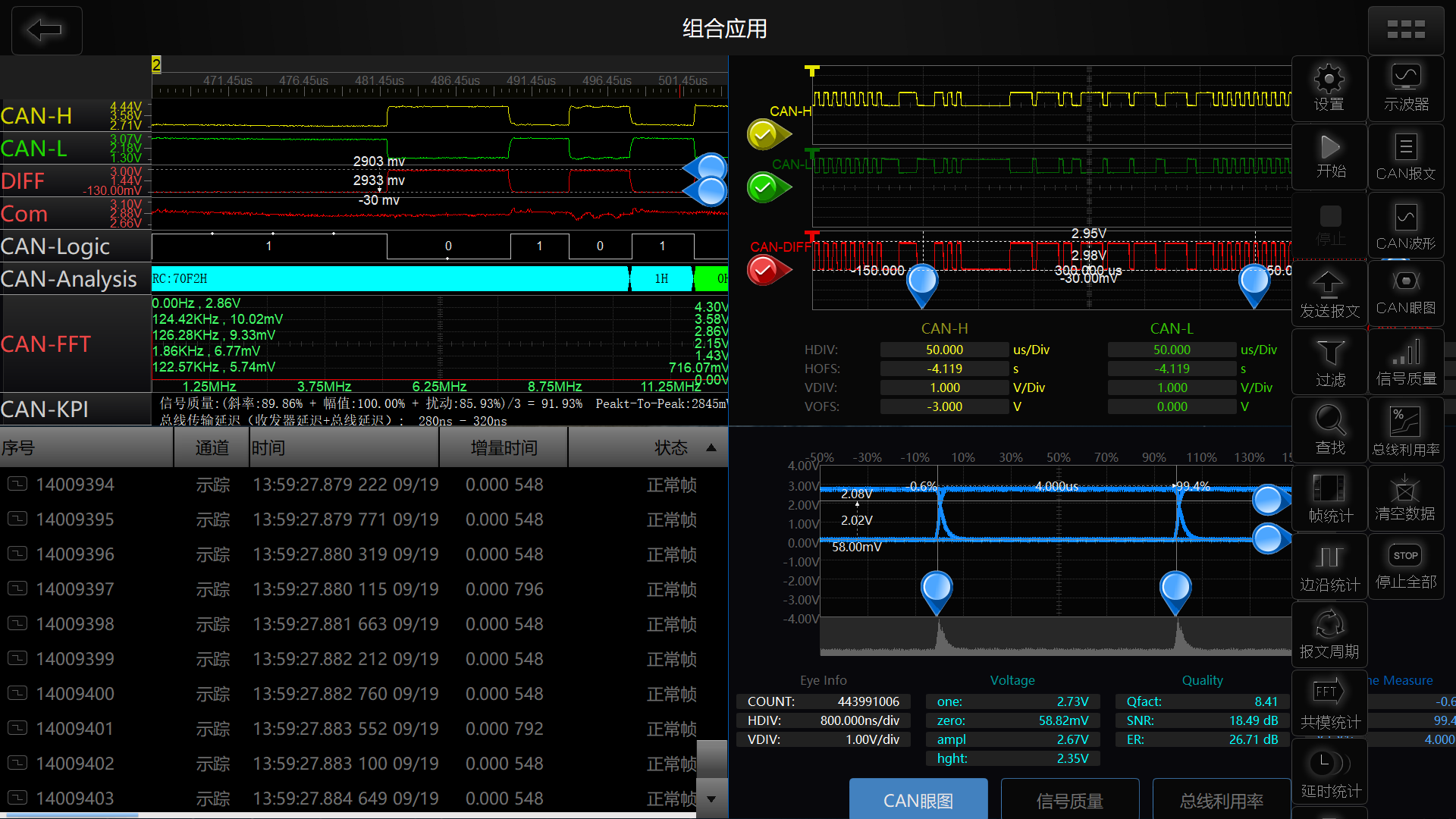

5、查看错误CAN帧前后一段时间的CAN报文和波形，从而还原错误发生时的场景，更利于故障的解决。
