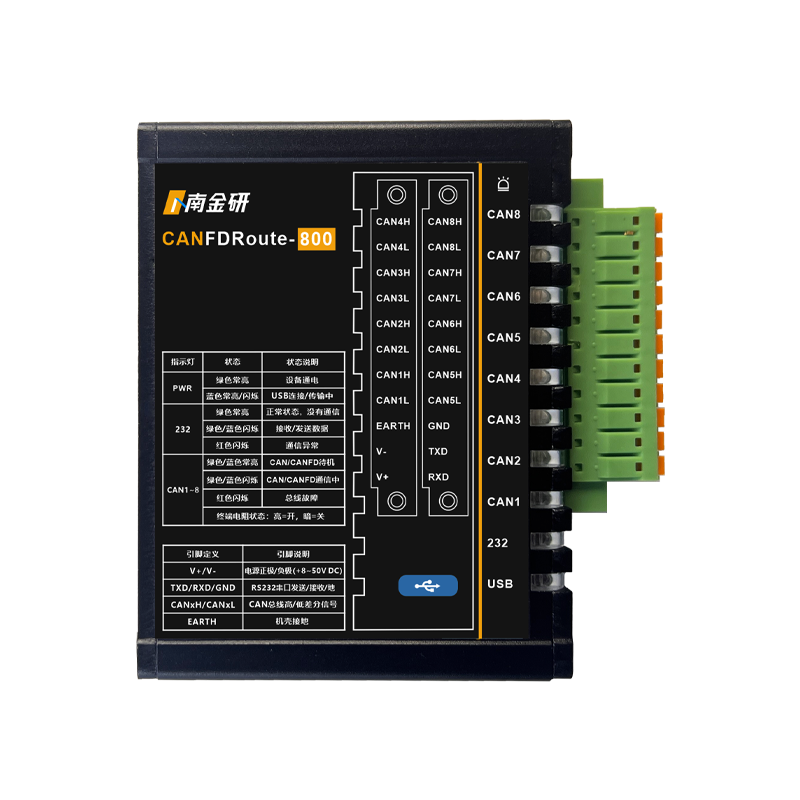

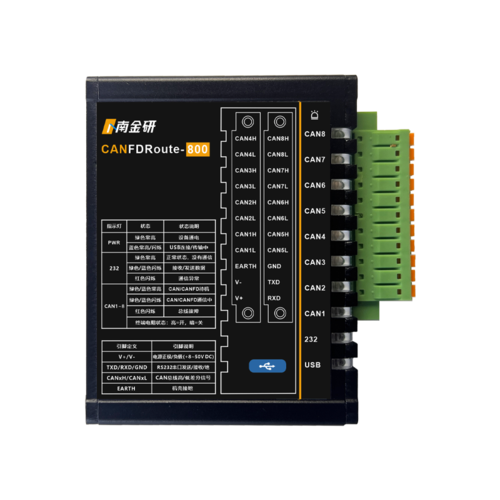

CANFDRoute-800

产品概述

CANFDRoute-800 智能 CAN(FD)总线集线器可以联通8个CAN(FD)通道，具有中继和路由的功能；实现8个CAN通道CAN帧转发、帧映射、帧过滤等功能。通过USB或者232串口便捷配置设备参数，且掉电保存设备所有的配置。

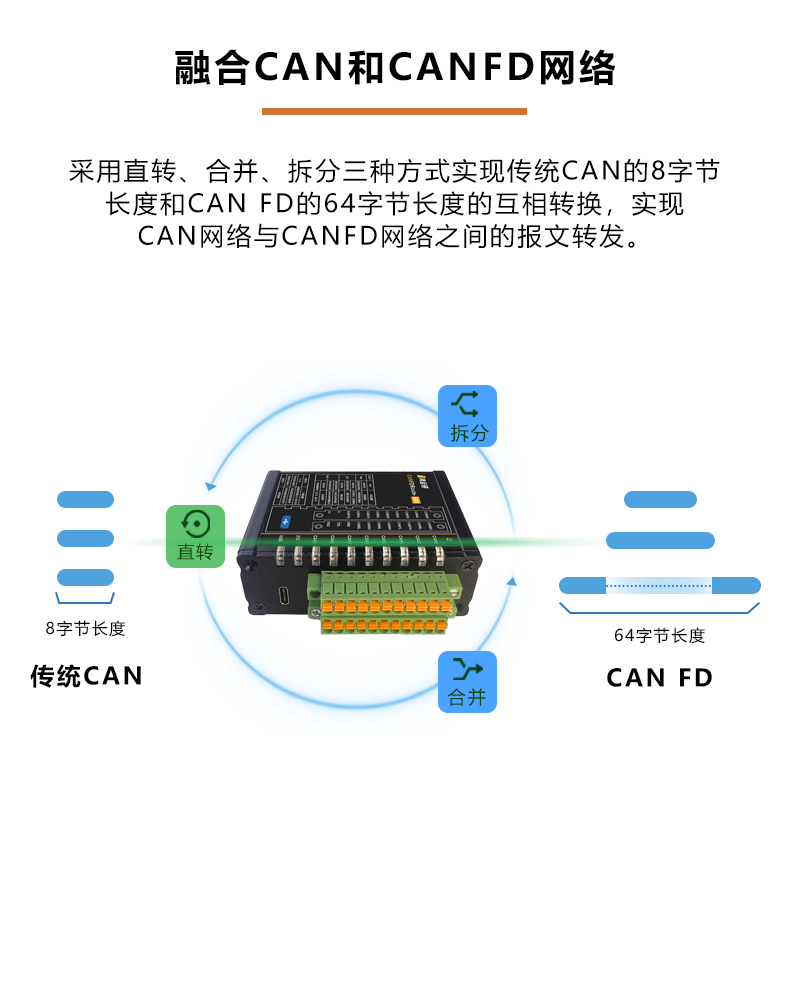

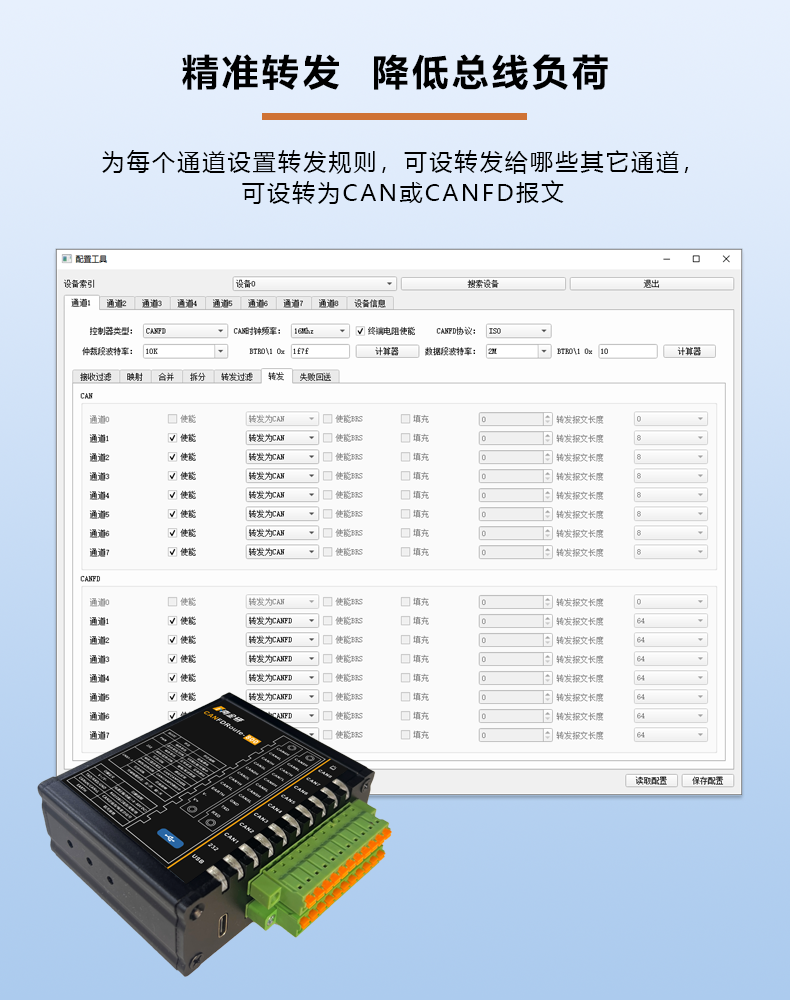

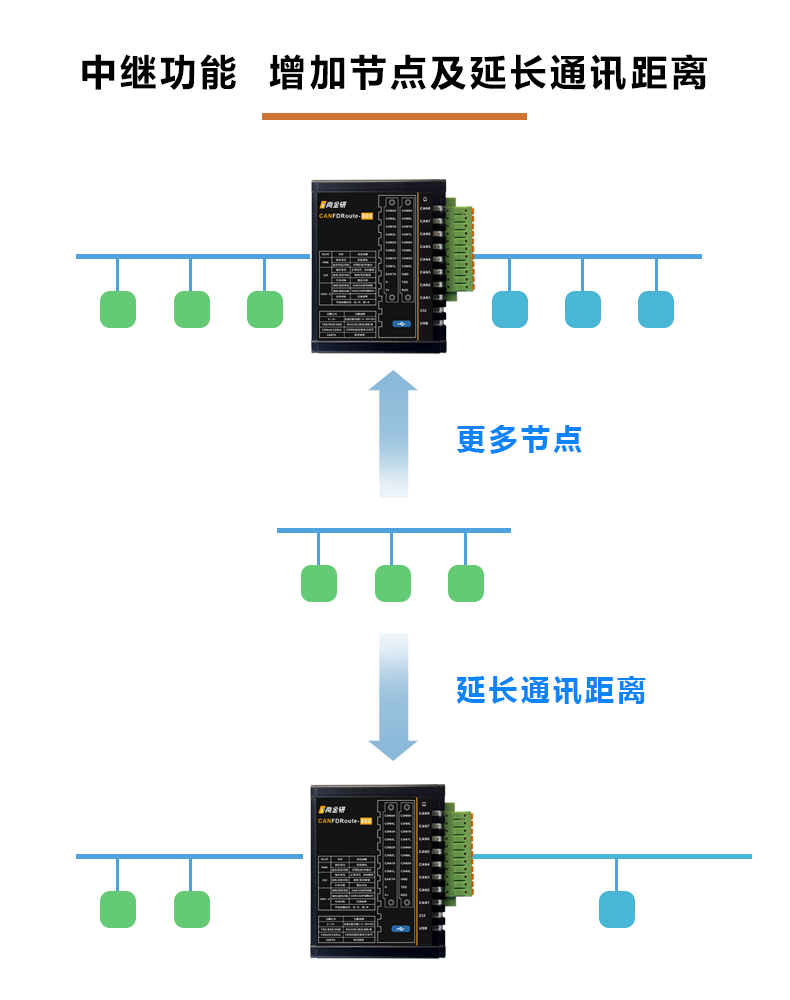

CANFDRoute-800 可以做CAN中继使用，8路隔离CAN接口，可以延长总线通信距离，改善总线通信质量；实现不同波特率CAN总线数据互通。可以做CAN路由，将数据选择指定的CAN通道进行转发，以达到降低总线负载的作用。可以通过映射功能，将接收的数据做转换处理，达到数据加密作用。软件端可以配置接口数据处理规则，通过数据拆分和合并实现CAN和CANFD总线互联。

功能特性

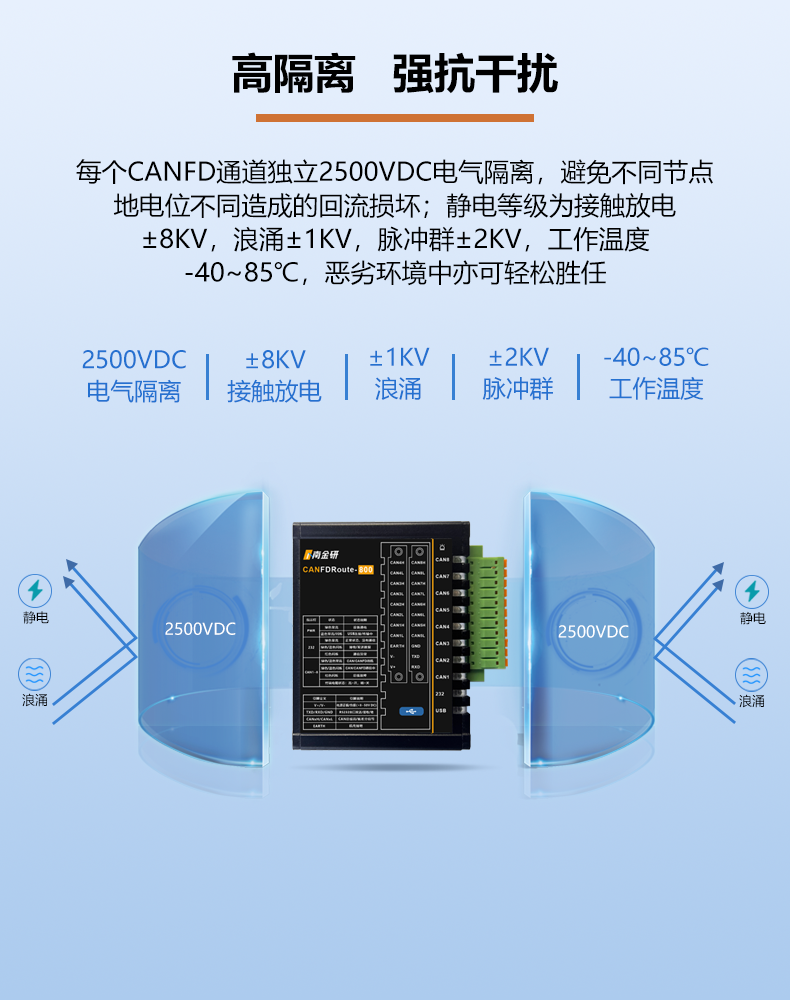

• 8路电气隔离高速CAN通道，每路CAN的电气隔离高达2500VDC

• 符合2.0A/2.0B规范，符合ISO/DIS 11898-1/2/3标准

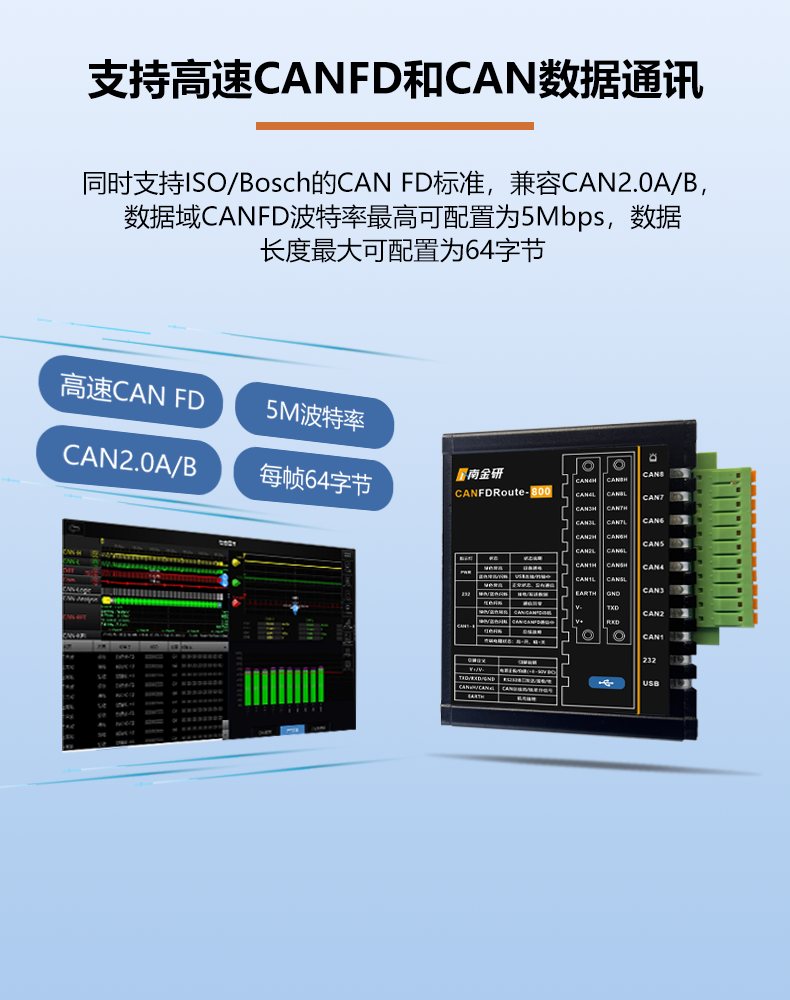

• CAN波特率支持5K~1Mbps，CANFD波特率支持40Kbps~4Mbps

• 每通道最高帧流量高达8000帧/s(CAN标准帧)

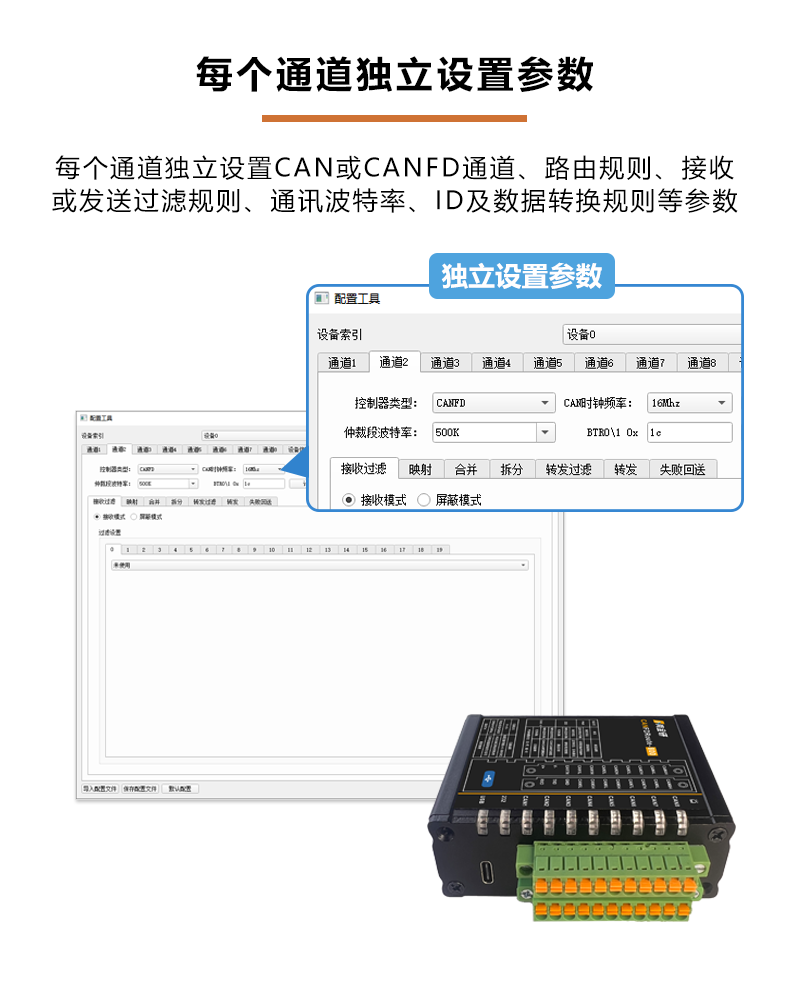

• USB线连接电脑配置设备

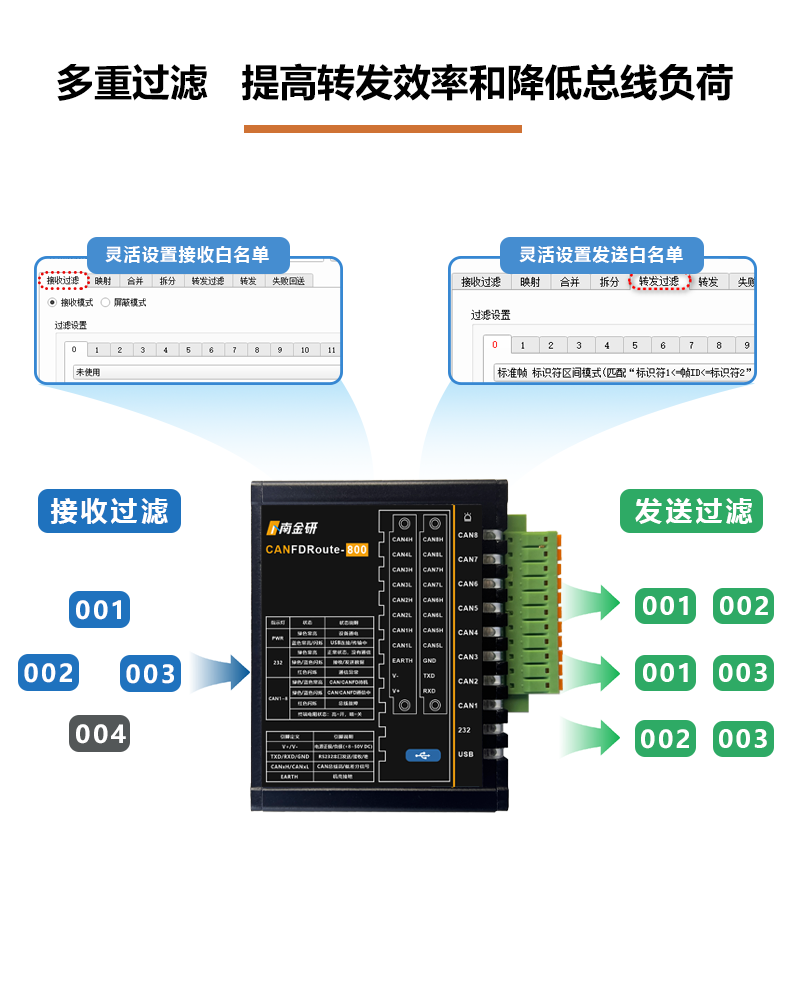

• 支持接收过滤和转发过滤，每通道支持20个过滤条件

• 转发延时53us，设置转发、过滤延时75us，规则越多延时越大

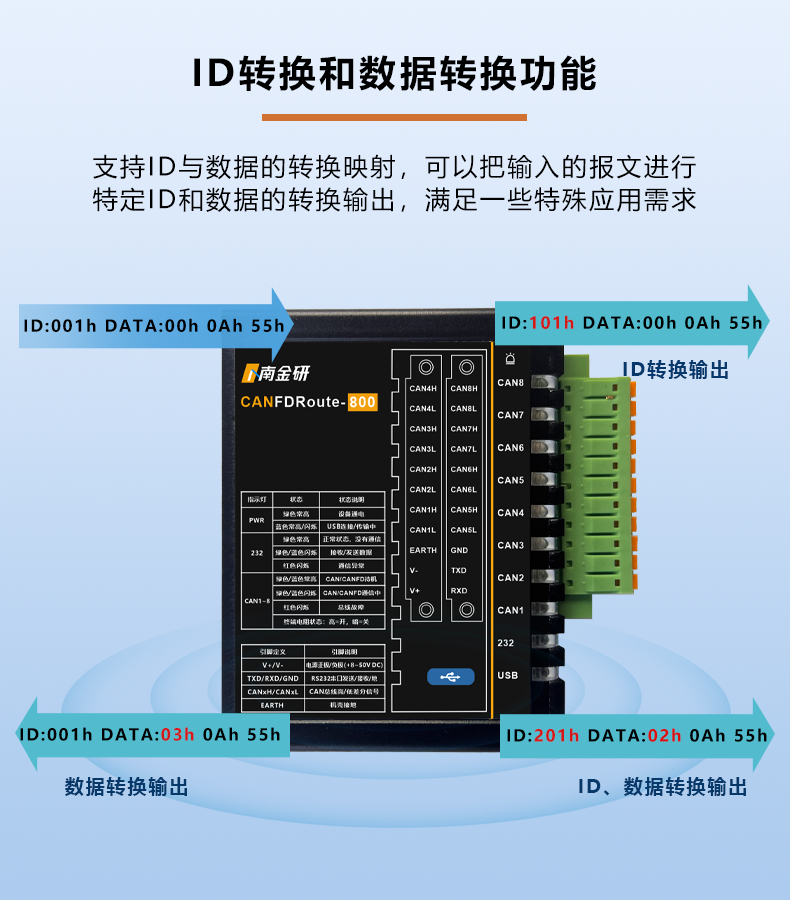

• 支持帧映射、帧合并和帧拆分

• 支持告知转发失败

• 电源输入防反接设计，工作电压8~50VDC，工作电流最大230mA/12V

• 工作温度：-40℃至+85℃

• 符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料

产品使用

• 【产品手册】CANBridge-800产品手册

• 【产品手册】CANFDRoute-800产品手册

相关软件

• 【配置工具】CAN(FD)Route-800配置工具
