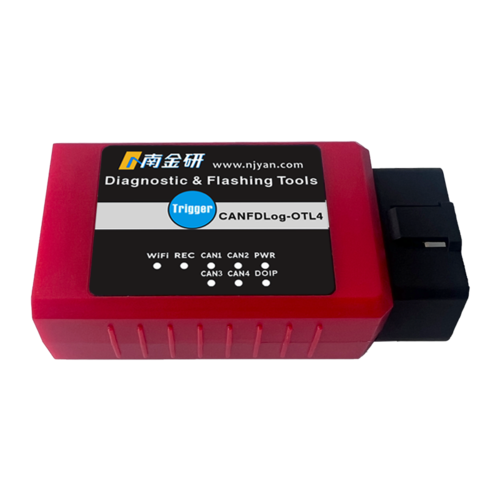

CANFDLog-OTL4

产品概述：

CANFDLog-OTL4 是一款 4 路 CAN(FD) 数据记录仪，1 路 Doip 诊断仪。支持 UDS 诊断和 Doip 诊断。支持外挂 GPS 获取位置，精准定位。该产品通过WiFi/USB 实时传输数据到 PC 端，便于用户监测数据和排查设备故障。内置 SD(128G) 卡记录数据，可通过 WiFi/USB 下载记录数据。设备支持四种记录模式，适应多种数据记录场景。

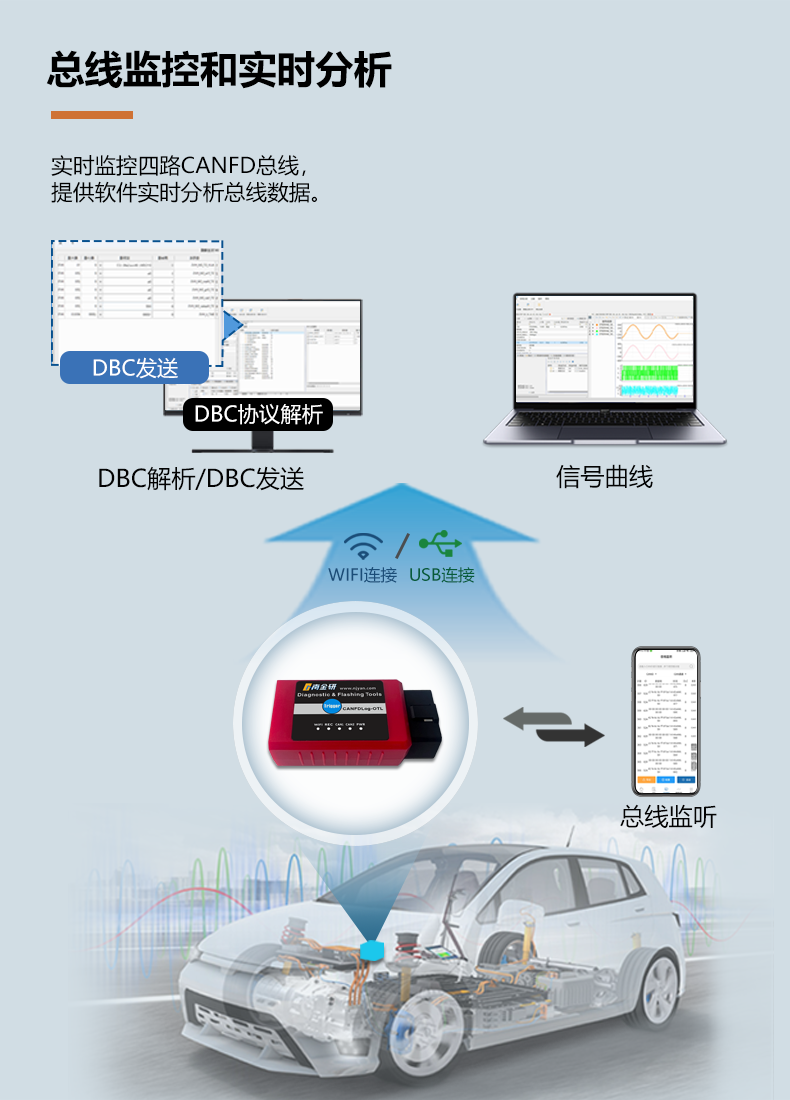

免费配套软件 VSAR，支持配置设备通信参数，支持配置记录模式和过滤记录，支持实时收发和解析(DBC解析)，支持 CAN 报文历史回放，曲线和仪表盘实时分析，支持 UDS 诊断和 ECU 刷写，支持数据查找、筛选和分组，支持导入/导出数据和工程文件，等等。

功能特性：

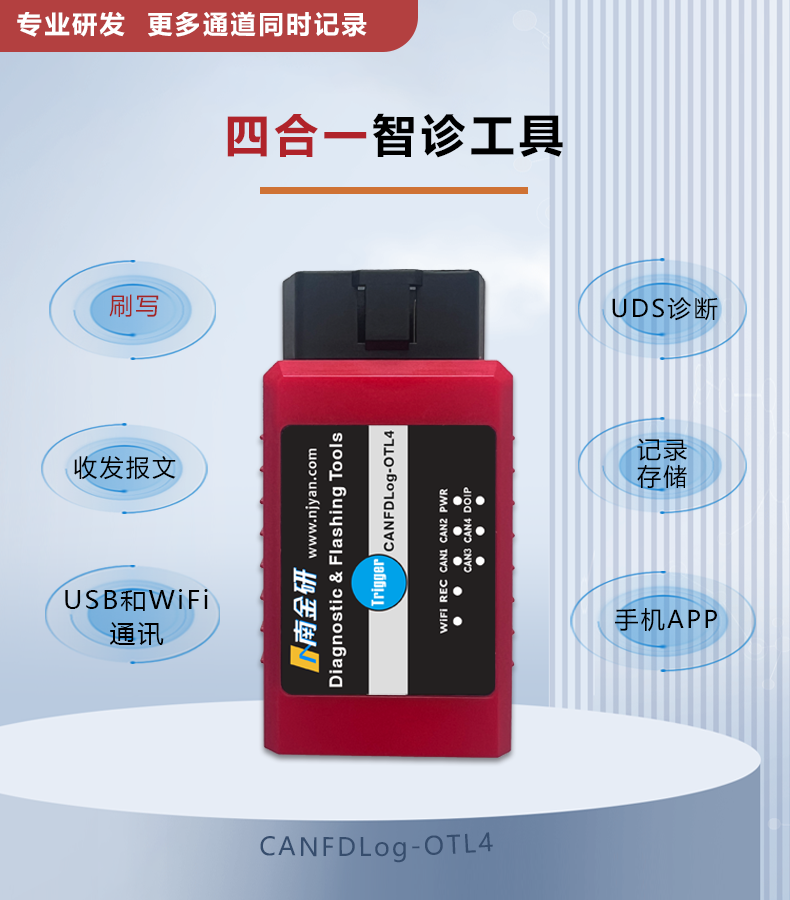

• 一体式、超小体积、便于携带和内置

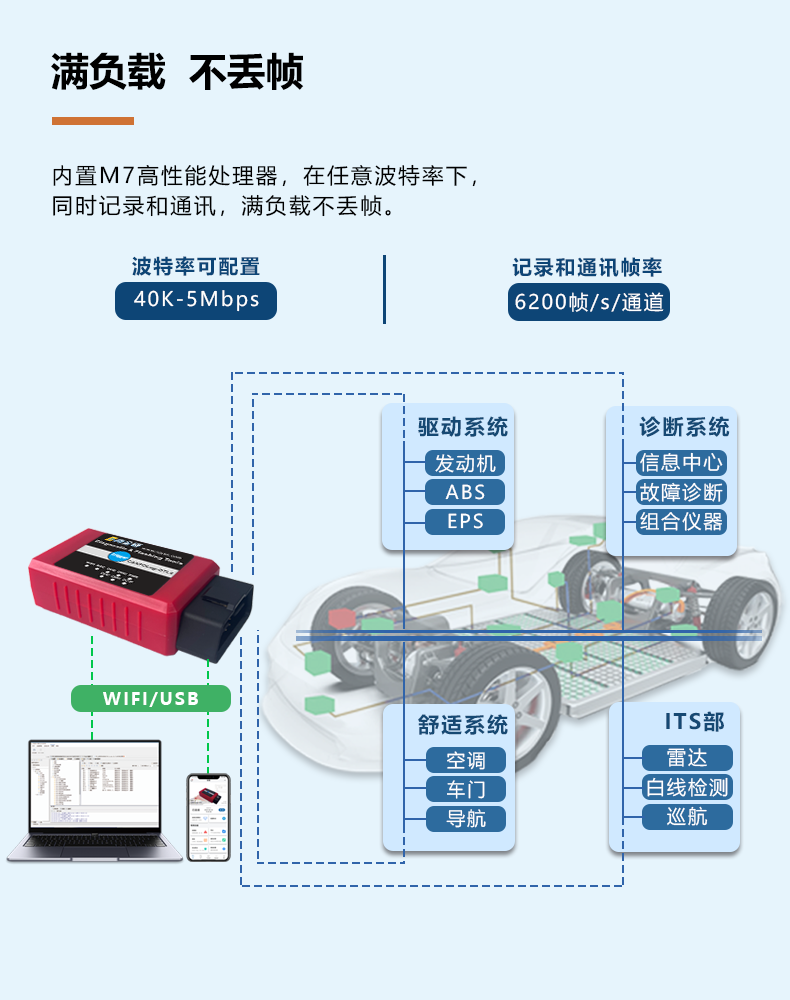

• 4 路 CAN(FD) 通道，CAN 波特率支持 5Kbps~1Mbps ，CANFD 波特率支持 40Kbps~4Mbps

• 一路 LIN 接口

• WiFi 和 USB 两种连接方式

• 一路车载以太网诊断 Doip 接口，满足 100Base-T1，10Base-T1

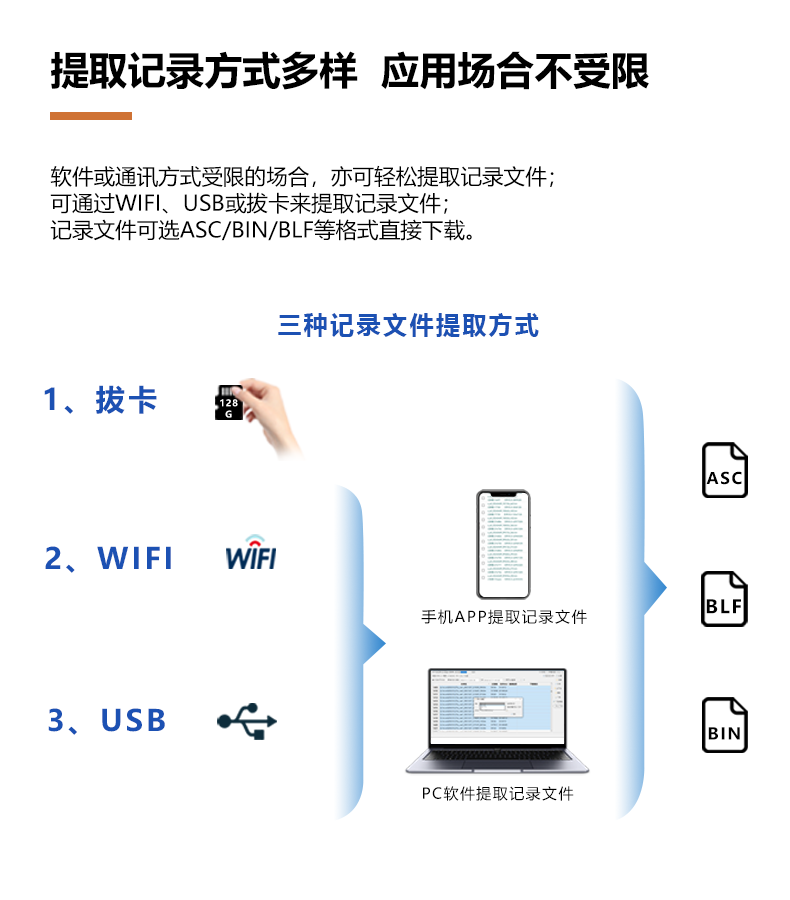

• 超长时间记录、支持 128G SD 卡，可保存为 ASC/BIN/BIF 格式文件

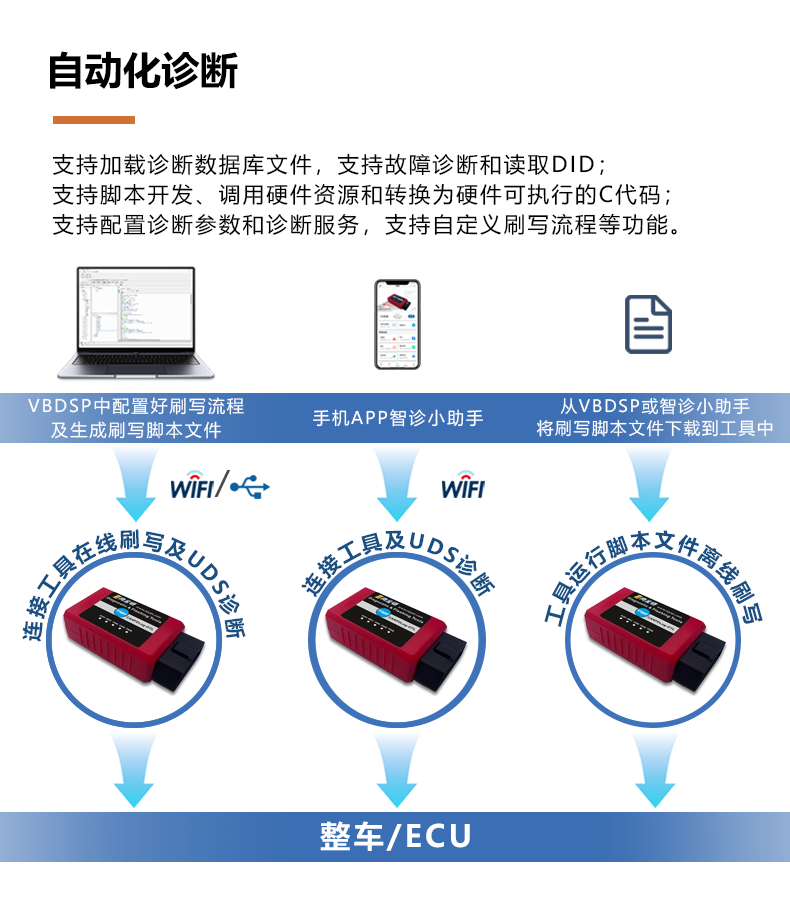

• 支持 UDS 诊断和 ECU 刷写、读写 DID、读取和清除 DTC

• 过滤记录和休眠唤醒，可脱离 PC 记录和刷写

• 支持外挂 GPS 模块

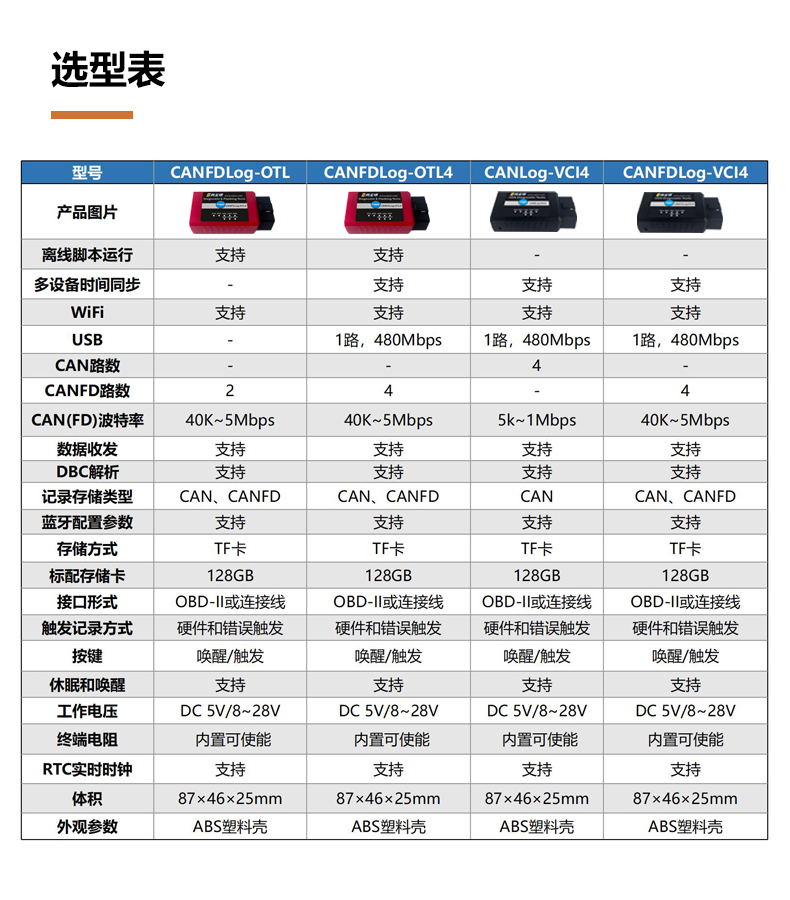

选型表

型号	CANLog-OTL	CANFDLog-OTL	CANFDLog-OTL4	CANLog-VCI	CANLog- VCI4	CANFDLog-VCI	CANFDLog-VCI4
产品图片
离线脚本运行	支持	支持	支持	-	-	-	-
WiFi	支持	支持	支持	支持	支持	支持	支持
USB	-	-	1 路，480Mbps	-	1 路，480Mbps	-	1 路，480Mbps
CAN(FD) 路数	2 路 CAN	2 路 CAN(FD)	4 路 CAN(FD)	2 路 CAN	4 路 CAN	2 路 CAN(FD)	4 路CAN(FD)
CAN 波特率	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps
CANFD 波特率	-	40K~4Mbps	40K~4Mbps	-	-	40K~4Mbps	40K~4Mbps
数据收发	支持	支持	支持	支持	支持	支持	支持
DBC 解析	支持	支持	支持	支持	支持	支持	支持
记录存储类型	CAN	CAN、CANFD	CAN、CANFD	CAN	CAN	CAN、CANFD	CAN、CANFD
存储方式	TF卡	TF卡	TF卡	TF卡	TF卡	TF卡	TF卡
标配存储卡/可选	128G	128G	128G	64G/128G	128G	64G/128G	128G
接口形式	OBD-II	OBD-II	OBD-II	OBD-II	OBD-II	OBD-II	OBD-II
触发记录方式	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发	硬件/错误触发
按键	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发	唤醒/触发
休眠和唤醒	支持	支持	支持	支持	支持	支持	支持
工作电压	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V	DC 8V~28V
终端电阻	内置可使能	内置可使能	内置可使能	内置可使能	内置可使能	内置可使能	内置可使能
RTC 实时时钟	支持	支持	支持	支持	支持	支持	支持
体积	87×47×25mm (±0.5mm)	87×47×25mm (±0.5mm)	87×47×25mm (±0.5mm)	87×47×25mm (±0.5mm)	87×47×25mm (±0.5mm)	87×47×25mm (±0.5mm)	87×47×25mm (±0.5mm)
外观参数	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳	ABS 塑料壳

产品尺寸

产品使用

• 【产品手册】CANFDLog-OTL4产品手册（VSAR版本）

• ‍【产品手册】CANFDLog-OTL4-X产品手册（VSAR版本）

• ‍【产品手册】CANFDLog-OTLR产品手册（VSAR版本）

相关软件

• 【驱动安装】CANFDLog-OTL4驱动安装‍

• 【国产汽车总线一体化工具软件】国产汽车总线一体化工具软件VSAR
