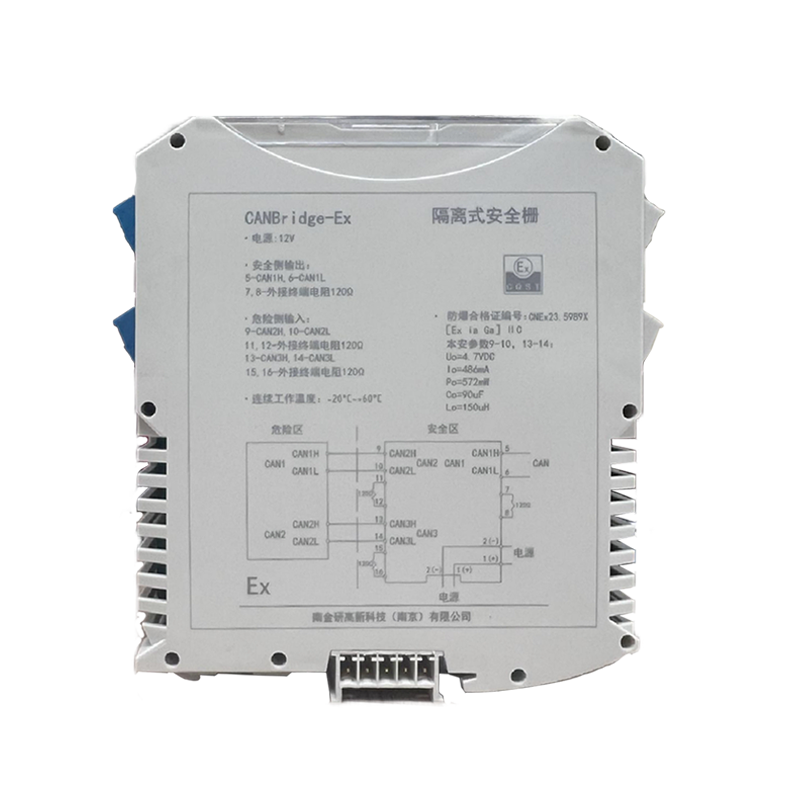

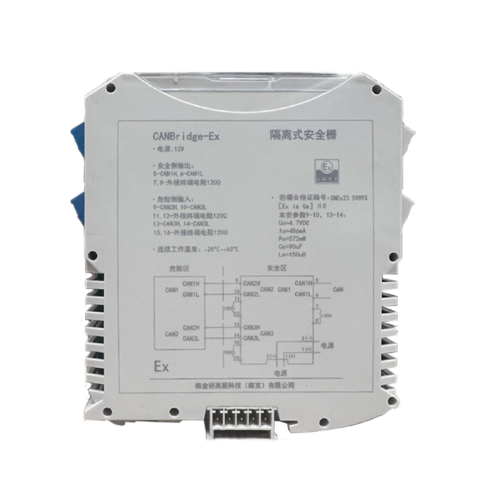

CANBridge-EX

CANBridge-EX

产品类型：本质安全型智能 CAN 总线隔离中继器
品       牌：南金研
型       号：CANBridge-EX
搭配软件：配置工具
外壳材质：ABS塑料壳
体积规格：116×109×23(mm)(±0.5mm)
线上店铺：/
更多详情
产品详情
规格参数
知识库
专项问题解答

产品简介：

CANbridge-Ex 系列本质安全型智能 CAN 总线隔离中继器提供最多两路本质安全型 CAN 接口和一路非本质安全型 CAN 接口，实现安全区 CAN 网络和危险区 CAN 网络的互联互通。

另外，CANbridge-Ex 系列 CAN 总线隔离中继器支持数据的存储转发，支持单独设置每路 CAN 通道的通讯波特率和过滤规则。

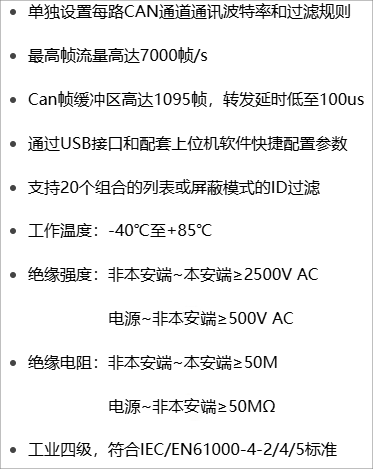

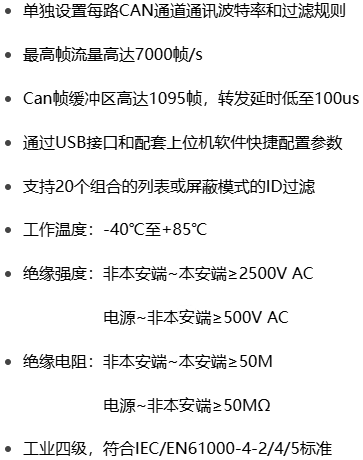

产品特性：

  • 单独设置每路 CAN 通道通讯波特率和过滤规则

  • 最高帧流量高达 7000 帧/s

  • CAN 帧缓冲区高达1095 帧，转发延时低至 100us

  • 通过 USB 接口和配套上位机软件快捷配置参数

  • 支持 20 个组合的列表或屏蔽模式的 ID 过滤

  • 工作温度：-40℃ 至 +85℃

  • 绝缘强度：非本安端~本安端≥2500VAC电源~非本案端≥500VAC

  • 绝缘电阻：非本安端~本安端≥50MΩ电源~非本案端≥50MΩ

  • 工业四级，符合 IEC/EN61000-4-2/4/5 标准

选型表

选型表CANBridge-EX
供电方式DC9~36V，插拔式接线端子，防反接设计
配置接口独有便捷USB接口配置，即插即用，自动识别，无需安装驱动，配置时无需外接电源
CAN 接口方式插拔式接线端子
CAN 通道数1路本安型CAN接口，1路非本安型接口2路本安型CAN接口，1路非本安型接口
CAN 波特率 支持2.5Kbps~1Mbps，可选常用波特率或自定义任意波特率，每路通道独立设置参数
最高帧流量7000帧/s（1M波特率、标准帧、8字节数据）
帧缓冲区及转发延时1095帧，﹤100us
ID 过滤支持20个组合的列表或屏蔽模式的ID过滤
CAN 隔离3000VDC电气隔离，每路CAN通道独立隔离
CAN 标准符合CAN2.0A/2.0B规范，并符合ISO/DIS11898-1/2/3标准
终端电阻需外接
配置软件CANBridgeConfigforwindows
EMCESD接触放电8KV、浪涌±2KV、脉冲群±2KV
安规符合CE-EMC、IEC/EN61000-4-2/4/5标准
功耗≤150mA/12V
工作温度-40~85℃
材质尼龙PA66

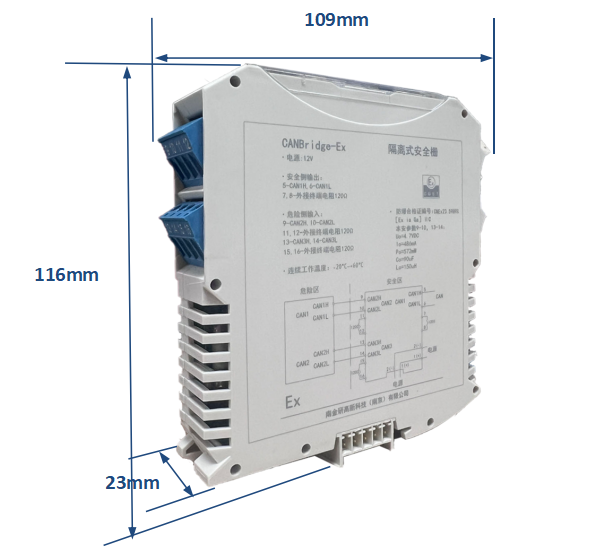

尺寸（mm）116×109×23mm(±0.5mm)

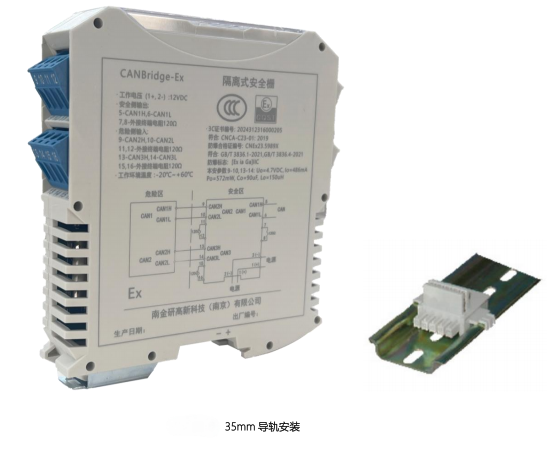

安装方式DIN35mm导轨安装

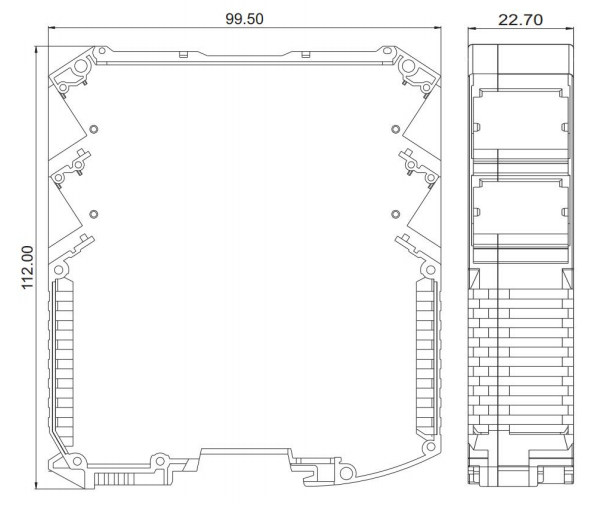

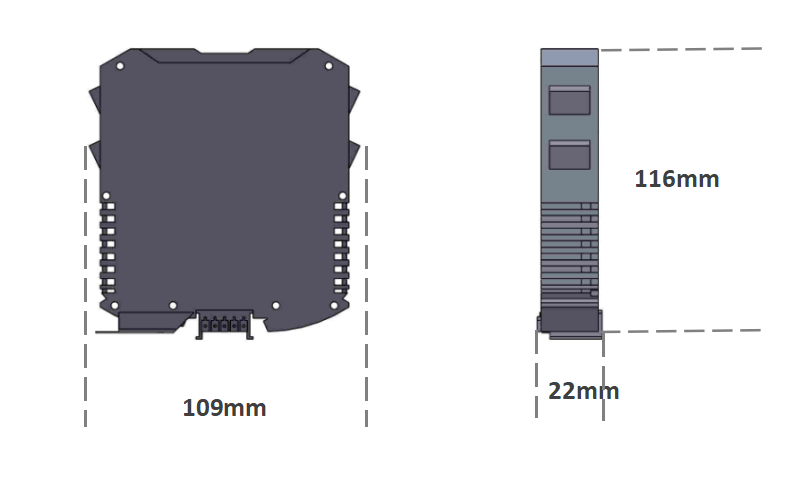

产品尺寸
